PRODUKT VERWENDEN

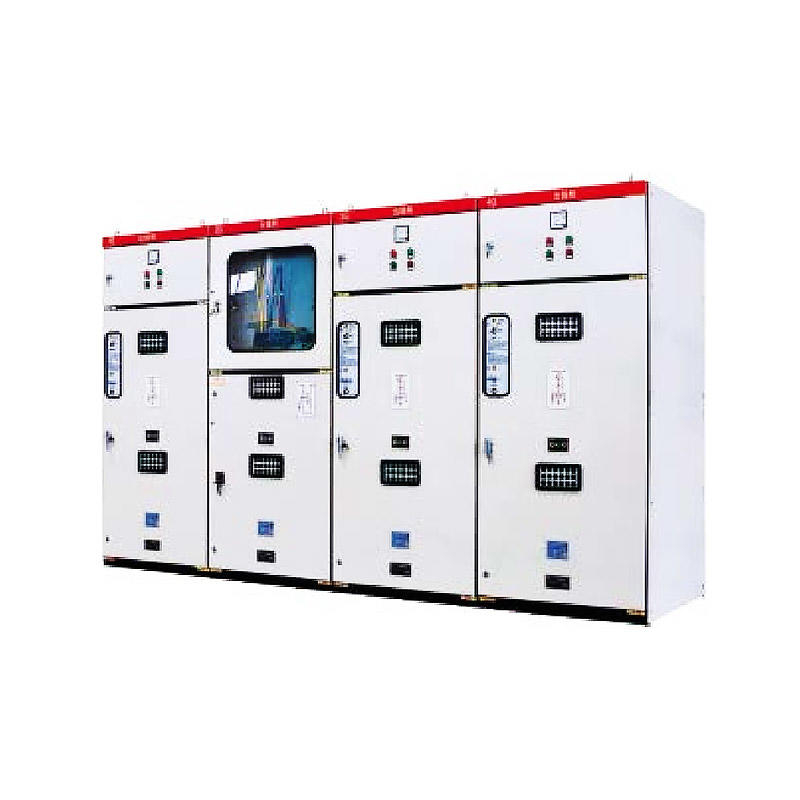

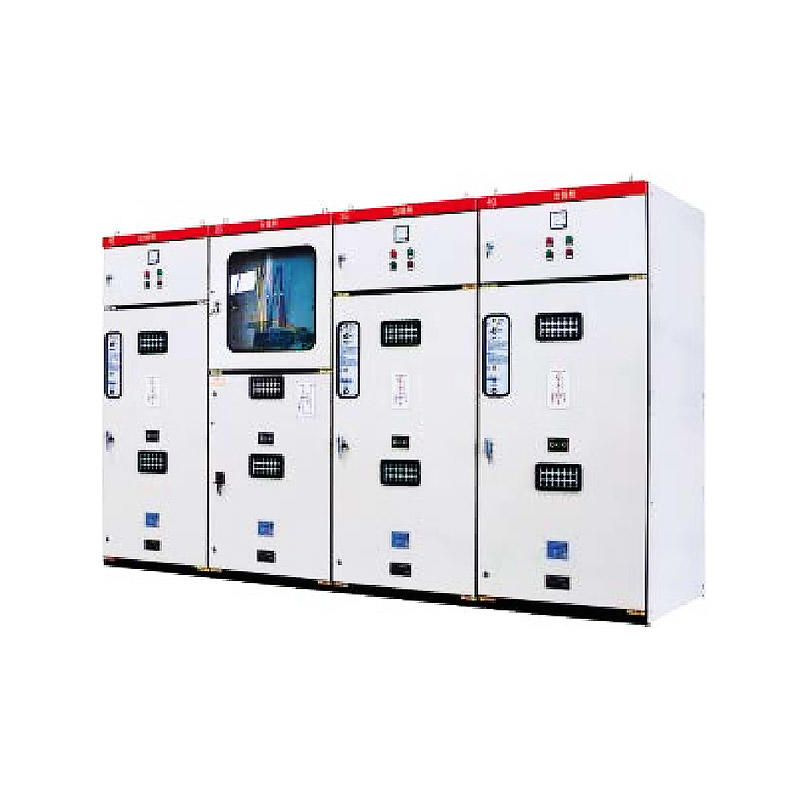

H XG N-12 AC-Hochspannungs-Schaltanlage mit festem Metall-Schaltkreis ist dreiphasig, Nennspannung 12 kV, Frequenz 50 Hz. Z-Hochspannungs-Schleifenstromversorgung für den Innenbereich und Klemmenstromversorgung.
Schaltgeräte.Anwendbar für Industrie- und Bergbauunternehmen, Wohnviertel, Hochhäuser, Schulparks und andere Orte des Verteilungssystems zur Aufnahme und Verteilung von Energie.
PRODUKTEIGENSCHAFTEN
Das Schrankgerüst ist mit 20-mm-Modullöchern verschweißt, und der Schalter ist ein seitlich montierter, kastenförmiger fester Schrank.
Der obere Teil des Schrankkörpers ist ein Bus, der Instrumentenraum befindet sich vor dem Busraum und ist durch eine Stahlplatte getrennt. Der mittlere Teil des Schrankkörpers ist ein Lastschaltraum und durch Isolierplatte und Busraum getrennt .
Die obere Abdeckplatte des Schrankkörpers ist mit Lüftungsfenstern versehen, und die hintere Türplatte und die Seitenplatte sind mit Lüftungsschlitzen versehen.
Die Schrank- und Türverkleidungen sind mit Epoxid-Polyester-Pulverfarbe besprüht, bei hoher Temperatur ausgehärtet und weisen eine schöne Oberfläche und starke Korrosionsbeständigkeit auf.
Der Installationsbalken im Schrank, die mittlere Trennwand und die Bodenplatte sind verzinkt.
An der Unterseite des Schranks ist auf der unteren Isolierplatte ein turmartiger Gummiring angebracht, der für Kabel unterschiedlicher Größe geeignet ist.
Lastschalter, Erdungsschalter und Schranktür verfügen über eine zuverlässige mechanische Verriegelung, die die Funktion von „fünf Vorbeugungen“ realisiert.
Die Schranktür schließt sich und das Türschloss dreht sich.Zu diesem Zeitpunkt schließt der Hauptschalter und ist blockiert.Das Erdungsmesser wird geöffnet und das Erdungsmesser kann geöffnet werden.
Der Hauptschalter kann erst geöffnet werden, nachdem das Erdungsmesser geöffnet und die Blockierung des Hauptschalters aufgehoben wurde.
Nach dem Schließen des Hauptschalters schließt und blockiert das Erdungsmesser, die Schranktür ist verriegelt und die Schaltertürverriegelung kann nicht bewegt werden.
Solange der Hauptschalter ausgeschaltet ist, kann sich der Erdungsschneider öffnen und die Sicherheitsklappe ist geschlossen.
Erst wenn das Erdungsmesser schließt, kann das Türschloss gedreht und die Schranktür geöffnet werden.
Das Erdungsmesser muss geschlossen sein, wenn die Sicherung nach Betätigung des Sicherungsstifts ausgetauscht werden muss.
Wenn kein Erdungsmesser vorhanden ist, erfolgt der Öffnungs- und Schließvorgang des Sicherheitsleitblechs weiterhin gemäß der Betriebsmethode mit Erdungsmesser, und es gilt auch die Verriegelungsreihenfolge.
Die sorgfältig gestaltete Innenstruktur des Schaltschlosses macht die Verriegelung zuverlässig.
Für den Kabelschrank kann je nach Bedarf des Benutzers bei elektrifizierter Leitung das elektromagnetische Schloss zur Steuerung der Schranktür oder das Vorhängeschloss zur Steuerung des Öffnens der Schranktür verwendet werden.
Wenn der Riegel entfernt und die Schranktür geöffnet wird, befindet sich darauf eine Plexiglassperre und ein Verbotsschild.
Das untere Ende des Schranks ist mit einer speziellen Erdungsreihe verbunden, um einen zuverlässigen und sicheren Erdungsschutz zu gewährleisten.
Die Schalter sind über Kupferschienen mit stromführenden Isolatoren und Ableitern verbunden.
Alle Schranktüren sind mit Live-Anzeige ausgestattet.Das Öffnen der Türflügel ist nur möglich, wenn keine elektrische Anzeige bestätigt wird.
Für die Beleuchtung und den Feuchtigkeitsschutz im Schrank ist an der Innenverkleidung der Schranktür eine Glühlampe angebracht.
PRODUKTEIGENSCHAFTEN
| Nennfrequenz | 50Hz | ||
| Nennstrom | 630A | Je nach Kern | |
| Maximaler Nennstrom der Sicherung | - | 100A | |
| Nennkurzzeittoleranz (thermische Stabilität) Strom (RMS) | Lastschalter | 20A/4s | - |
| Erdungsschalter | 20kA/4s | ||
| Widerstand des Hauptstromkreises | ≤120μΩ | ||
| Bewerteter aktiver Lastausschaltstrom | 630A | ||
| Bemessungs-Ausschaltstrom im geschlossenen Regelkreis | 630A | ||
| Bewerteter Ladestrom des Kabels | 10 A | ||
| Nenn-Kurzschluss-Schließstrom | 50kA | - | |
| Bemessungsübertragungsstrom | - | 1000A | |
| Bemessungskurzschlussausschaltstrom | - | 31,5 kA | |
| Netzfrequenz Kurzzeittoleranz Spannung (1 Min.) | Relativ und zeitlich | 42kV | |
| Isolierter Bruch | 48kV | ||
| Blitzschlagspannung standhalten | Relativ und zeitlich | 75kV | |
| Isolierter Bruch | 85kV | ||
| Mechanisches Leben | 2000 Divisionen | ||
| Schutzlevel | IP3X | ||
| Außenmaße (Schaltanlagenein- und -ausgangsschrank) Breite x Tiefe x Höhe | 400x900x2000 (1700) | ||
| 600x900x2000 (1700) | |||
| 800x900x2000 (1700) | |||
