PRODUKT VERWENDEN

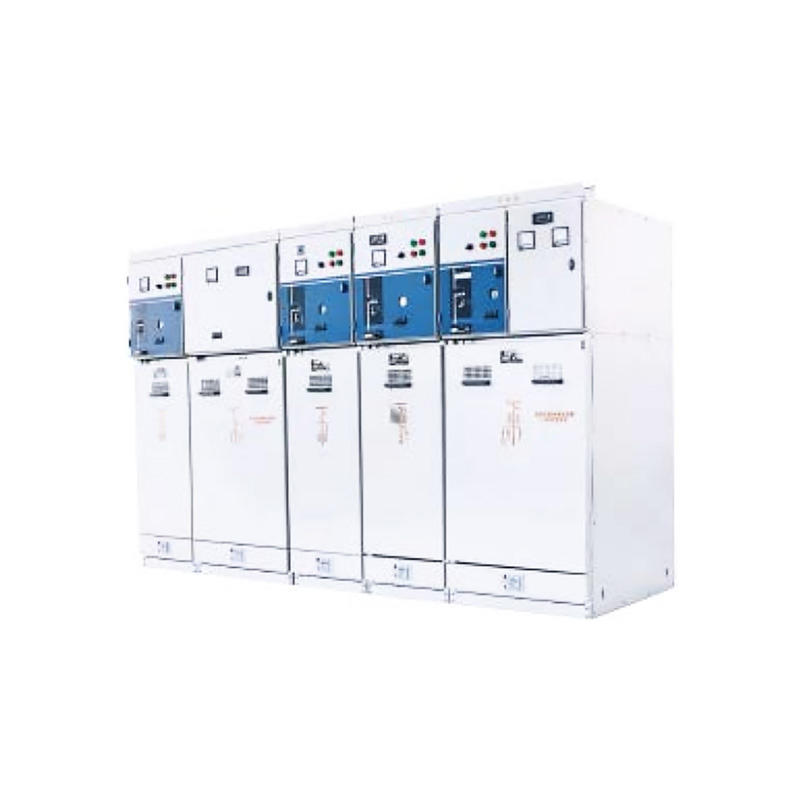

Die XGN15-12 kastenförmige, feste, metallgekapselte Schwefelhexafluorid-Ringschaltanlage mit Wechselstrom (SF6-Schaltanlage) ist ein Innenverteilungsgerät mit einem Dreiphasenstrom von 12 kV und einer Frequenz eines 50-Hz-Einzelbussystems.
Weit verbreitet in Fabriken, Wohngebieten, Hochhäusern, städtischen Stromnetzen und Endbenutzer-Umspannwerken.
PRODUKTEIGENSCHAFTEN
Der SF6-Schaltschrankrahmen wird durch Biegen von gewöhnlichem A3-Stahlblech (oder beschichtet mit Aluminium-Zink-Blech) zu Profilen geformt.Es hat ein schönes Aussehen, eine starke Korrosionsbeständigkeit und eine kompakte und vernünftige Struktur.
Es ist durch beliebige Kombinationen entsprechend unterschiedlicher Designanforderungen erweiterbar.Der Zusammenbau und die Installation sind schnell und einfach.
Standardmäßig hergestellte und montierte SF6-Schaltanlagen können in Busraum, Schaltraum, Antriebsraum, Instrumentenraum und Kabelraum unterteilt werden.
Der Hauptbusraum kann nach beiden Seiten hin beliebig erweitert werden.Es kann aus drei Schaltanlagen zu einer Ringnetzeinheit zusammengesetzt oder zu einer Umspannstation mit mehr als vier Schaltanlagen erweitert werden.
Das SF6-Lastschaltkontaktsystem und die Lichtbogenlöschkammer sind in einem Isolierzylinder versiegelt, der im Epoxidharz-APG-Verfahren gegossen und mit SF6-Gas von 0,045 MPa gefüllt ist.Aufgrund der wenigen Dichtungsverbindungen kann die Luftleckage über einen langen Zeitraum hinweg aufrechterhalten werden und eine Wartung kann endlich vermieden werden.
Der dreiphasige bewegliche Kontakt des F.-Lastschalters ist auf einer isolierten Spindel befestigt, die unter der Wirkung eines Federmechanismus die Umwandlung der drei Arbeitspositionen Schließen, Öffnen und Erden realisiert.Es handelt sich um einen Lastschalter mit drei Stellungen.
Der analoge Primärkreis auf der Mechanikplatte und die direkt mit der Hauptwelle des Lastschalters verbundene Öffnungs- und Schließanzeige können die Schließ-, Schließ- oder Erdungsposition des Lastschalters deutlich anzeigen.
Um Fehlbedienungen vorzubeugen, können Vorhängeschlösser an den Betätigungswellenlöchern des Mechanismus angebracht werden.
SF6-Gasdruckmessgerät, Hilfskontakt, Auslösespule, elektrisches Betriebsgerät, Steuerkreis, Messgerät und Relaisschutzgerät können je nach Kundenwunsch installiert werden.
Der SF6-Schrank kann mit dem CTI-Federmechanismus plus FLN-Schwefelhexafluorid-Lastschalter (F-Schrank) oder dem CTII-Doppelfedermechanismus plus FLN-Schwefelhexafluorid-Lastschalter-Sicherungs-Kombinationsgerät (FR-Schrank) zusammenarbeiten.
Jeder Raum der Umspannstation ist durch eine Eisenplatte getrennt und jeder Raum ist mit Beleuchtungseinrichtungen ausgestattet.Das obere G des Transformators ist mit einer automatischen Abgasvorrichtung zur Einstellung ausgestattet
Das einzigartige dreidimensionale Eckcode-Design verbessert nicht nur die Festigkeit und Steifigkeit des Rahmens selbst, sondern auch die Maßhaltigkeit des Rahmens.
Sicherung mit Schlagkörper, Wirkung des Schlagkörpers in jeder Phase, Auslösegestängevorrichtung, Öffnung des Lastschalters.
Die Spannungsausgleichsabdeckung von Abzweigbussen kann das elektrische Feld vergleichmäßigen und interne Fehler vermeiden.
Die Sicherung und das Kabelanschlussende sind mit einem Erdungsmesser ausgestattet, das mit der Lastschaltererdung verbunden ist.
Der Federantriebsmechanismus ist mit dem Hochspannungskabelraum verriegelt, um zu verhindern, dass sich die Vordertür öffnet, wenn der Schalter nicht geerdet ist, und um die Sicherheit des Bedieners zu gewährleisten.
Geeignete Kabel können auch Blitzableiter, Stromwandler, Spannungswandler usw. aufnehmen.
Vordertür mit Sichtfenster und Sicherheitsverriegelung, bequem und schön zum Be- und Entladen.
Der Kabelstecker kann direkt an den Sicherungssitz unter der Sicherung oder an die verzinnte Kupferschiene unter dem Sicherungssitz angeschlossen werden.Zwei Arten von Kabelverbindern ermöglichen den Anschluss von einadrigen oder dreiadrigen Kabeln mit dem einfachsten geschirmten Kabelkopf.
Wenn in den Bus- und Kabelräumen von T.-Switches interne Fehler auftreten, leitet der gerichtete sichere Druckkollektor das Gas mit hoher Temperatur und hohem Druck aus dem Schrank und gewährleistet so die Sicherheit von Bedienern und anderen Geräten.
Die Instrumentenräume sind mit Niederspannungssicherungen, Relaisschutzgeräten und elektronischen Karten ausgestattet.Sollte das Fach nicht ausreichen, kann oben am Schrank ein Instrumentenkasten angebracht werden.
Kabelklemme mit passender Verschlussdeckelgröße und Halterung für Kabelraumboden.
PRODUKTEIGENSCHAFTEN
| NEIN. | Name | Einheiten | Zahlen | Bemerkungen | |
| 1 | Nennspannung | KV | 12 | F、FR | |
| 2 | Nennfrequenz | HZ | 50 | F、FR | |
| 3 | Nennstrom | A | 630 | F、FR | |
| 4 | Maximaler Sicherungsstrom | A | 125 | F、FR | |
| 5 | Bewerteter Kurzzeitstrom | KA | 25 | F | |
| 6 | Bemessungskurzschlussdauer | S | 4 | F | |
| 7 | Bemessungsspitzenstrom | KA | 63 | F | |
| 8 | Nenn-Kurzschluss-Schließstrom | KA | 63 | F | |
| 9 | Bewerteter aktiver Lastausschaltstrom | A | 630 | F | |
| 10 | Abschaltstrom im geschlossenen Regelkreis | A | 630 | F | |
| 11 | Bewerteter Ladestrom des Kabels | A | 10 | F | |
| 12 | Widerstand des Hauptstromkreises | μΩ | ≤ 150 | F | |
| 13 | Strom übertragen | A | 1700 | FR | |
| 14 | Bemessungskurzschlussausschaltstrom | KA | 50 | FR | |
| 15 | Gegenwiderstand des Hauptstromkreises (keine Sicherung) | Μω | ≤ 250 | FR | |
| 16 | Gleicher Abstand | mm | 210±5 | F、FR | |
| 17 | Maximaler Betätigungskraftabstand | Schließen | Nm | 8~100 | F、FR |
| Ausschalten | |||||
| 18 | Maximaler Betätigungskraftabstand | Schließen | Nm | 8~100 | Erdungsarbeiten |
| Ausschalten | |||||
| 19 | Bemessungskurzzeitstromfestigkeit des Erdungsschalters | KA | 25 | F | |
| 20 | Bemessungskurzschlussdauer des Erdungsschalters | S | 3 | F | |
| 21 | Nomineller Spitzentoleranzstrom des Erdungsschalters | KA | 63 | F | |
| 22 | 1 Minute Nenn-Kurzzeit-Netzfrequenzfestigkeit | Interphase und relativ | KV | 42 | F、FR |
| Isolierter Bruch | 48 | ||||
| 23 | Dauerhafte Nennspannung für Blitzimpulse | Interphase und relativ | KV | 75 | |
| Isolierter Bruch | 85 | ||||
| 24 | Mechanisches Leben | Lastschalter | 次 | 2000 | |
| Trennschalter | 2000 | ||||
| 25 | Schutzlevel | IP3X | |||
