PRODUKTNUTZEN

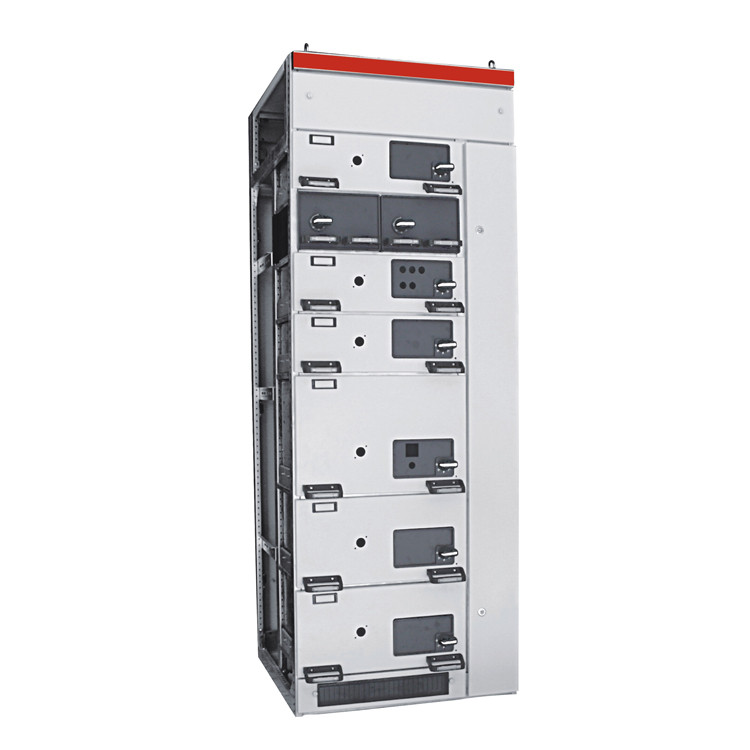

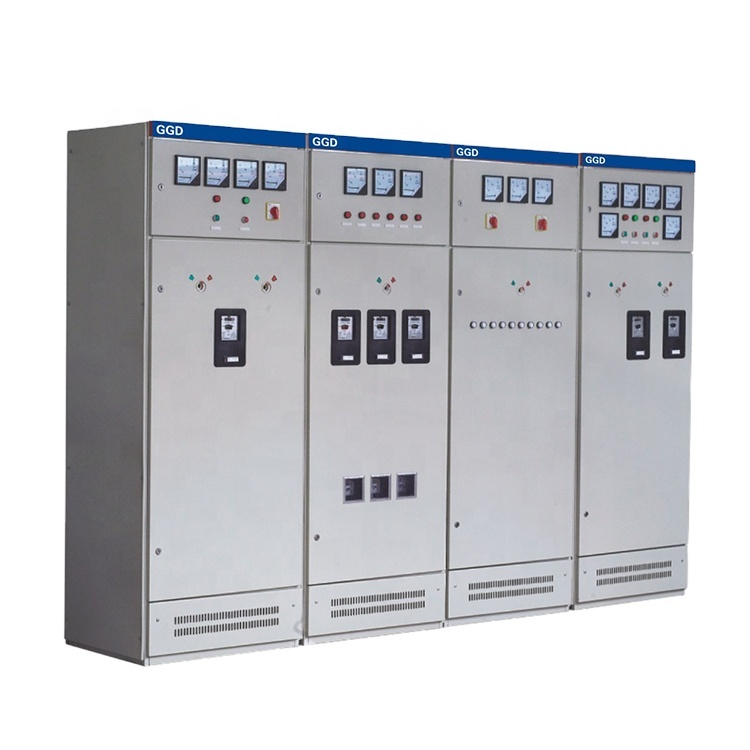

Der GGD AC-Niederspannungsverteilerschrank eignet sich für 50Z AC, Nennarbeitsspannung 380 V, Nennarbeitsstrom 3150 A, Verteilerserie für Kraftwerke, Umspannwerke, Fabriken und Bergbauunternehmen usw. Er wird zur Stromumwandlung, -verteilung und -steuerung verwendet. Beleuchtungs- und Verteilungsausrüstung.
Der GGD AC-Niederspannungsverteilerschrank ist ein neuartiger Niederspannungsverteilerschrank, der gemäß den Anforderungen der Aufsichtsbehörde des Energieministeriums, der großen Zahl von Stromverbrauchern und Designabteilungen sowie im Einklang mit den Sicherheitsgrundsätzen entwickelt wurde , Wirtschaftlichkeit, Rationalität und Zuverlässigkeit.Das Produkt zeichnet sich durch hohe Schnittfähigkeit, gute dynamische und thermische Stabilität, flexibles elektrisches Schema, praktische Kombination, Serie, gute Praktikabilität, neuartige Struktur und hohen Schutzgrad aus.Es kann als Ersatzprodukt für Niederspannungsschaltanlagen verwendet werden.
GGD AC-Niederspannungsverteilerschrank entspricht IEC 439 „Komplettset für Niederspannungsschaltgeräte und -steuergeräte“, GB7251.1 „Komplettset für Niederspannungsschaltgeräte und -steuergeräte, Teil I: Typprüfung und Teiletypprüfgeräte-Komplettset“ und andere Standards.
PRODUKTEIGENSCHAFTEN
A. Der Schrankkörper des AC-Niederspannungsverteilerschranks A. GGD hat die Form eines allgemeinen Schranks, und der Rahmen besteht aus kaltgeformtem 8MF-Stahl (oder 8MF-modifiziertem), der vor Ort geschweißt und montiert wird.Rahmenteile und spezielle Stützteile werden von der Festpunkt-Produktionsanlage aus Profilstahl geliefert, um die Genauigkeit und Qualität des Schrankkörpers sicherzustellen.Die Komponenten des allgemeinen Schranks sind nach dem Modulprinzip konstruiert und verfügen über Installationslöcher mit einem Durchmesser von 20 mm.Der Universalkoeffizient ist hoch, wodurch die Fabrik die Vorproduktion realisieren, den Produktionszyklus verkürzen und die Arbeitseffizienz verbessern kann.
B. GGD-Schrankdesign, das die Wärmeableitungsprobleme bei der Verwendung des Schranks vollständig berücksichtigt und an beiden Enden des Schranks eine unterschiedliche Anzahl von Kühlkörperlöchern aufweist.Wenn die elektrischen Komponenten im Schrank erhitzt werden, steigt die Wärme auf und entweicht durch die oberen Schlitzlöcher, während die kalte Luft kontinuierlich durch die unteren Schlitzlöcher in den Schrank gelangt, sodass der versiegelte Schrank einen natürlichen Belüftungskanal von unten nach oben bildet um den Zweck der Wärmeableitung zu erreichen.
C. GGD-Schrank: Gemäß den Anforderungen des modernen industriellen Produktdesigns wird die Methode des Goldenen Schnitts verwendet, um die Schrankform und die Trennwandgröße jedes Teils zu entwerfen, sodass der Schrank schön und elegant ist und ein neues Aussehen erhält.
D. Die Schranktür ist durch ein drehbares bewegliches Scharnier mit dem Rahmen verbunden, was die Installation und Demontage erleichtert.Im Falz der Tür ist ein Berggummistreifen eingelassen.Der Streifen zwischen Tür und Rahmen hat beim Schließen einen gewissen Kompressionshub, der verhindern kann, dass die Tür direkt mit dem Schrank kollidiert, und auch das Schutzniveau der Tür verbessert.
E. Mit elektrischen Komponenten ausgestattete Instrumententüren sind über mehrere weiche Kupferdrähte mit dem Rahmen verbunden.Die Armaturen im Schrank sind über eine Rändelschraube mit dem Rahmen verbunden und der gesamte Schrank bildet einen vollständigen Erdungsschutzkreis.
F. Die Gehäusedeckschicht besteht aus orangefarbener Polyester-Einbrennfarbe oder Epoxidpulver.Es hat eine starke Haftung, eine gute Textur und einen matten Farbton.Es vermeidet Blendeffekte und schafft eine angenehmere visuelle Umgebung für das Dienstpersonal.
G. Die obere Abdeckung des Schrankkörpers kann bei Bedarf entfernt werden, um die Montage und Einstellung der Hauptsammelschiene vor Ort zu erleichtern.Die vier Ecken des Schranks sind mit Hebeösen zum Heben und Transportieren ausgestattet.
H. Der Schutzgrad des Schranks beträgt IP30.Benutzer können je nach den Anforderungen der Einsatzumgebung zwischen IP20 und IP40 wählen.
PRODUKTEIGENSCHAFTEN
| Modell | Nennspannung (V) | Nennstrom (A) | Bemessungskurzschlussausschaltstrom (kA) | Nenn-Kurzzeitstromfestigkeit (IS) (kA) | Nenn-Spitzentoleranzstrom (kA) | |
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | ||||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
