PRODUKT VERWENDEN

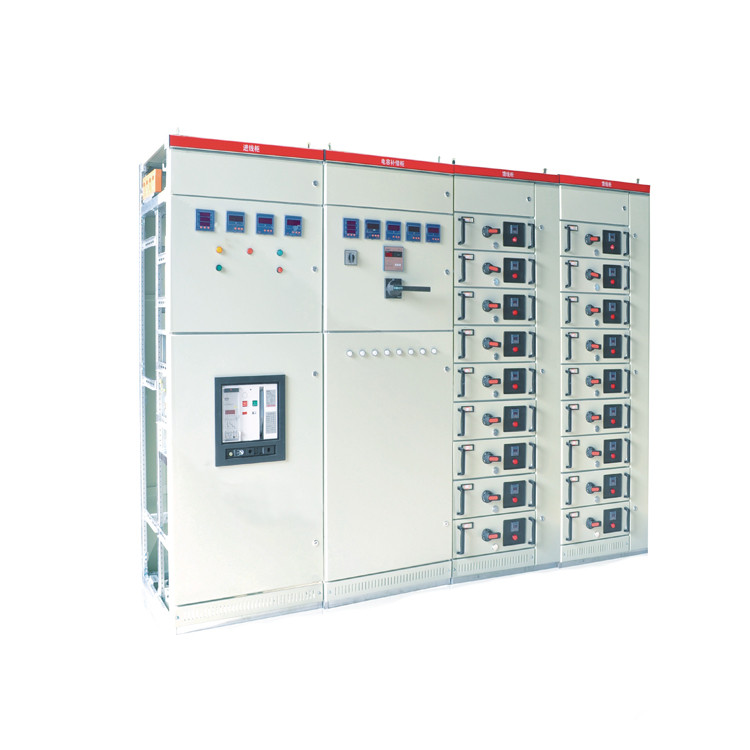

Die Niederspannungs-Absaugschaltanlage GCK (L) besteht aus einem Schaltschrank des Stromverteilungszentrums (PC) und einem Motorkontrollzentrum (MCC).
Es eignet sich für Stromverbraucher wie Kraftwerke, Umspannwerke, Industrie- und Bergbauunternehmen als AC 50 Hz, maximale Arbeitsspannung bis 660 V, maximaler Arbeitsstrom bis 3150 A als Verteilungssystem, als Stromverteilungs-, Motorsteuerungs- und Lichtverteilungsausrüstung zur Stromumwandlung.Verteilung und Kontrolle.
PRODUKTEIGENSCHAFTEN
Der Schrankrahmen ist aus speziell geformtem Stahl mit guter Festigkeit und Steifigkeit geschweißt.
Die Montagelöcher für Racks und Teile werden gemäß einem Modul von 20 mm hergestellt.
Interne Strukturteile sind verzinkt und externe Teile (Regale und Türschlösser) sind phosphatiert und mit elektrostatischem Epoxidpulver besprüht.
Der Aufbau des PC-Einspeiseschranks ähnelt dem des Einspeiseschranks.Wenn der Einspeisestrom 630 A bis 2000 A beträgt, kann jeder Schrank mit zwei Schleifen ausgestattet und oben und unten installiert werden.
Im Power Center (PC)-Schrank ist der obere Teil der horizontale Busbereich und der untere Teil der Leistungsschalterraum.Der Leistungsschalter kann mit der nationalen ME-Serie, der CW1-Serie usw. ausgestattet werden.Es kann je nach Kundenwunsch auch mit allen Arten von im Ausland hergestellten Leistungsschaltern ausgestattet werden, beispielsweise mit denen der ABB Company. Leistungsschalter der E-Serie, M-Serie von Schneider und intelligente Leistungsschalter.
Bussystem: Der Bus des Schrankkörpers verwendet ein dreiphasiges Fünfleitersystem, Einzelbus, wenn der Nennstrom des horizontalen Busses 1250 A oder weniger beträgt, Doppelbus, wenn der Nennstrom des Wasserbusses über 1250 A liegt, horizontaler Bus zwischen Schrank und Schrank besteht aus Verbindungsblöcken, der vertikale Bus ist durch eine verzinkte Platte und eine transparente Plexiglasplatte abgedichtet und eine interne Ablenkplatte dient zur Begrenzung der Lichtbogendiffusion.Die Neutralleiterschiene befindet sich an der Vorderseite der Schrankoberseite und die Schutzschiene (PE) an der Unterseite des Schranks, die mit der Trennwand und der Tür des Schrankkörpers verbunden ist und so die Kontinuität der Erdung gewährleistet.

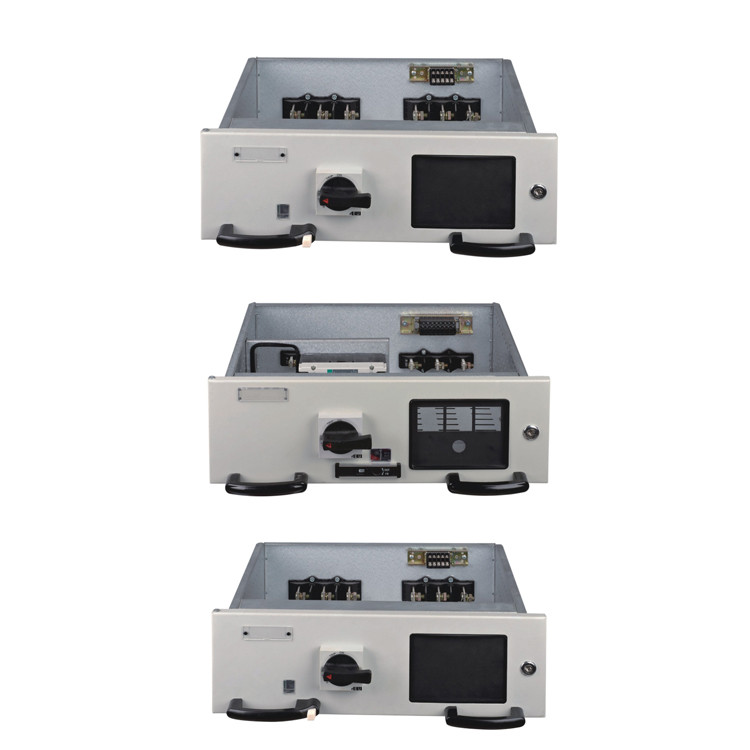

Der Schrank und der Schubladenschrank der festen Schemata wie Kapazitätskompensation und Messung haben die gleiche äußere Form und die gleiche horizontale Busposition, wodurch sichergestellt wird, dass der Schubladenschrank und der feste Schrank nebeneinander verwendet werden können.
Unten und oben am Schaltschrank befinden sich natürliche Belüftungsfenster, ohne den Schutzgrad der Hülle zu beeinträchtigen.
Der Schutzgrad des Schrankgehäuses beträgt IP4.
PRODUKTEIGENSCHAFTEN
| Nennbetriebsfrequenz (Hz) | 50 | |
| Nennbetriebsspannung (V) | 380 | |
| Bemessungsisolationsspannung (V) | 660 | |
| Maximaler Nennbetriebsstrom (A) | Horizontale Sammelschiene | 630-4000 |
| Vertikale Sammelschiene | 1600 | |
| Maximaler Nenn-Kurzzeitstrom | Horizontale Sammelschiene | 80kA (Effektivwert)/1 s |
| Vertikale Sammelschiene | 50kA (Effektivwert)/1 s | |
| Maximaler Nennspitzenstrom | Horizontale Sammelschiene | 170kA |
| Vertikale Sammelschiene | 110 kA | |
| Hauptstromkreis-Stecker (A) | 200/400/630 | |
| Hilfsstromkreisanschluss (A) | 10 | |
| Netzfrequenz 1 Minute (A) | 2500 | |
| Maximale Leistung des Steuermotors (kW) | 155 | |
| Schutzlevel | IP30~IP40 | |
| Betriebsmodus | Lokal, remote, automatisch | |
