PRODUKTEIGENSCHAFTEN
A. Kleine Größe, kompakte Struktur, die eine Fläche von nur etwa 1/3-1/5 der gleichen Kapazität einer heimischen europäischen Box einnimmt, vollständig abgedichtet, vollständig isolierte Struktur, kein Isolationsabstand, sichere und zuverlässige Transformatorleistung ist ausgezeichnet geringer Verlust.
B. Transformator vom Typ S11 mit geringem Rauschen und starker Überlastfähigkeit.Das Produkt ist in drei Teile unterteilt: Haupthochspannungskammer, Niederspannungskammer und Transformator.Es ist normalerweise nach dem Typ „Produkt“ geordnet.Die Hochspannungsseite kann im Schleifennetz und Terminal mit V-Typ- oder T-Typ-Lastschalter und zweistufigem Sicherungsschutz verwendet werden.Der Stromversorgungsmodus ist flexibel und zuverlässig.

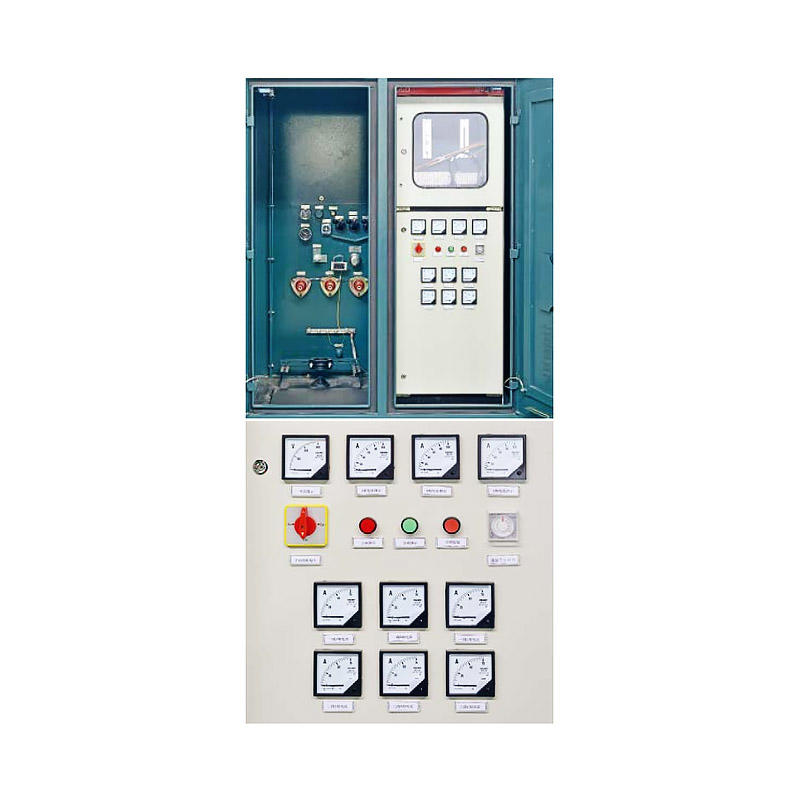

C. Die Hochdruckkammer ist mit einem Öl-Nassmesser, einem Ölsignalmesser, einem Manometer, einem Druckablassventil, einem Ölablassventil und anderen Komponenten ausgestattet, um den Betrieb des Transformators zu überwachen.
D. Der Hochspannungs-Einspeiser verfügt über einen Kabelstecker und kann mit einem Zinkoxid-Ableiter ausgestattet werden, um verschiedene Anforderungen an die Niederspannungs-Einspeisung zu erfüllen.Je nach Benutzeranforderungen können Niederspannungsmessung und Rangierung hinzugefügt werden.
E. Der Transformator verwendet Wellrippen zur Wärmeableitung.Nach einer speziellen Prozessbehandlung verfügt es über eine starke Korrosionsschutzfähigkeit und verschiedene Formen und Strukturen.Zur Auswahl stehen gewöhnliche Stahlplatten und Edelstahlplatten.
PRODUKTEIGENSCHAFTEN

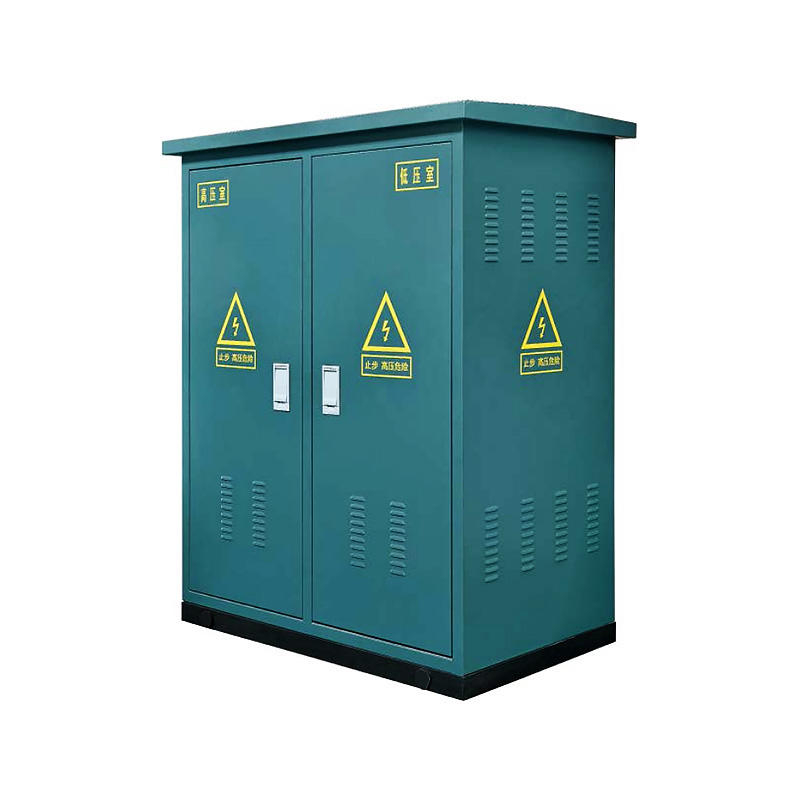

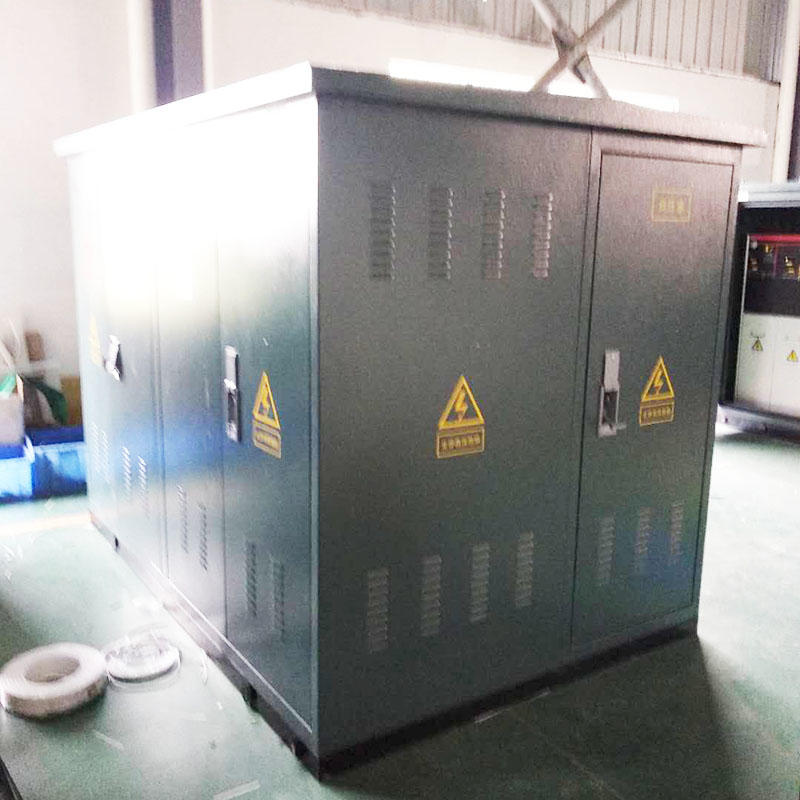

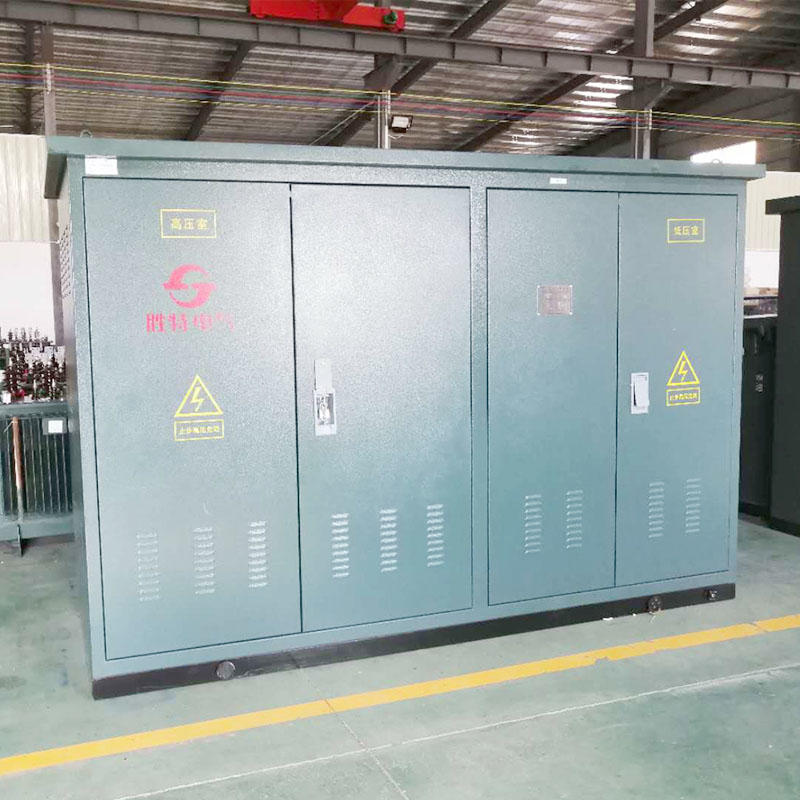

Kombinierter Transformator (amerikanischer Boxtransformator)
| Modell | Nennkapazität (KVA) | Spannungskombinations-Abgreifbereich | Verbindungsgruppennummer | Leerlaufverlust (w) | Lastverlust (W) | Leerlaufstrom (%) | Kurzschlussimpedanz (%) | Umrissgröße | ||
| Hochspannung (KV) | Verbreitungsbereich (%) | Niederspannung (KV) | Länge * Breite * Höhe (mm) | |||||||
| ZGS11-100 | 100 | 0.4 | 200 | 1580/1500 | 1.8 | 4 | 11830x1355x1735 | |||
| ZGS11-125 | 125 | 240 | 1890/1800 | 1.7 | 1830x1365x1735 | |||||
| ZGS11-160 | 160 | 270 | 2310/2200 | 1.6 | 1830x1375x1735 | |||||
| ZGS11-200 | 200 | 6 | 340 | 2730/2600 | 1.5 | 1830x1375x1735 | ||||
| ZGS11-250 | 250 | 6.3 | ±5 | 400 | 3200/3050 | 1.4 | 1830x1405x1735 | |||
| ZGS11-315 | 315 | 6.6 | ±2×2,5 | Yyn0 | 480 | 3830/3650 | 1.4 | 1830x1425x1735 | ||
| ZGS11-400 | 400 | 10 | Dyn11 | 570 | 4520/4300 | 1.3 | 1830x1435x1805 | |||
| ZGS11-500 | 500 | 10.5 | 680 | 5410/5150 | 1.2 | 1830x1445x1860 | ||||
| ZGS11-630 | 630 | 11 | 810 | 6200 | 1.1 | 4.5 | 1830x1445x1860 | |||
| ZGS11-800 | 800 | 980 | 7500 | 1 | 1830x1490x1860 | |||||
| ZGS11-1000 | 1000 | 1150 | 10300 | 1 | 1830x1675x2005 | |||||
| ZGS11-1250 | 1250 | 1360 | 12000 | 0.9 | 2100x1845x2035 | |||||
| ZGS11-1600 | 1600 | 1640 | 14500 | 0.8 | 2100x1885x2135 | |||||
| Hinweis: Produktform, -größe und -gewicht sind Daten für einen bestimmten Zeitraum, die sich aufgrund von Designverbesserungen ändern können. | ||||||||||
