PRODUKTNUTZEN

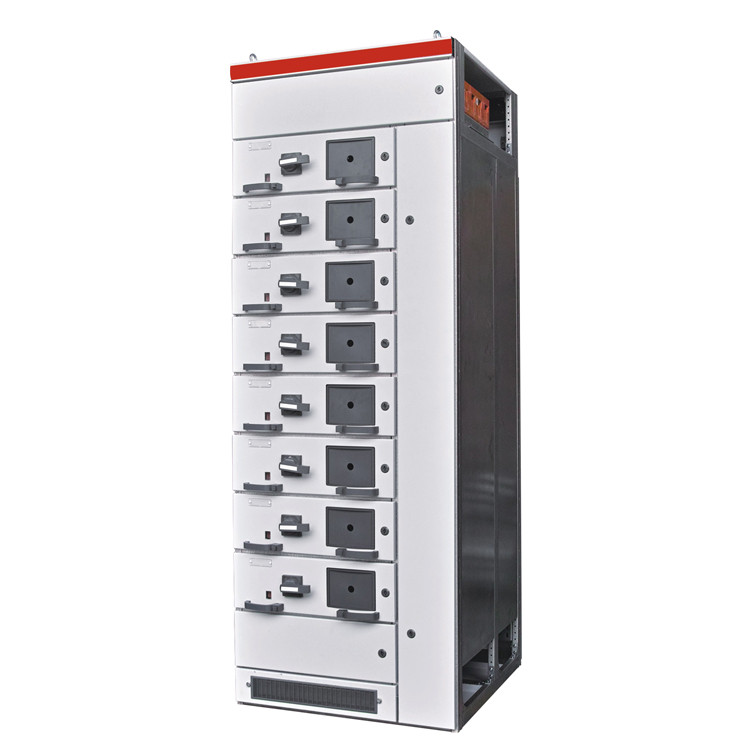

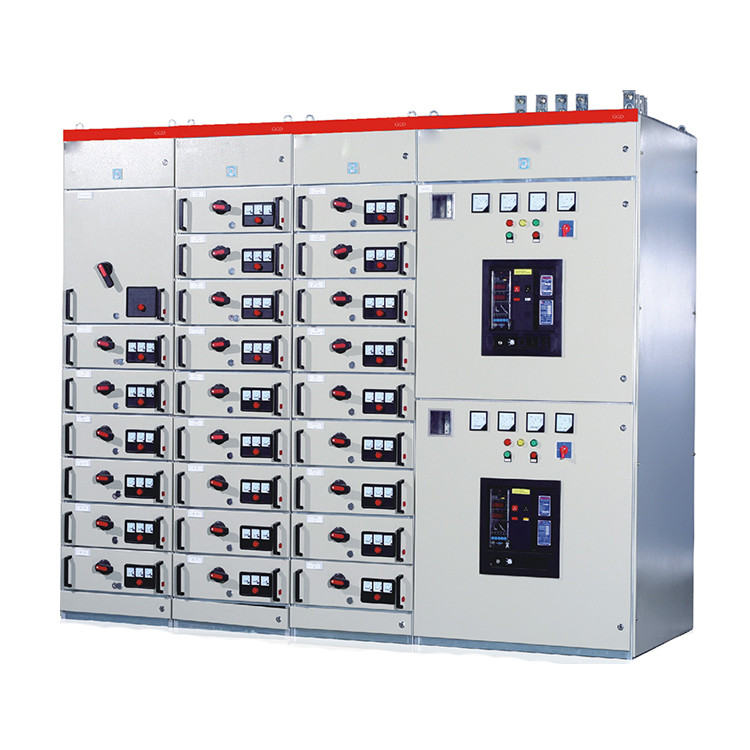

Die extraktive Niederspannungsschaltanlage von GCS eignet sich für die Stromumwandlung, -verteilung und -steuerung von Niederspannungsverteilungssystemen wie Kraftwerken, Umspannwerken, petrochemischen Abteilungen, Fabriken, Bergbauunternehmen, Hotels und Hochhäusern, Stromverteilungs- und Motorsteuerzentren. Kapazitätskompensation usw.
Es kann die besonderen Anforderungen an Computerschnittstellen bei Energienutzungszwecken wie Kraftwerken mit großer Einzelkapazität, Niederspannungs-Leistungssteuerzentren und Motorsteuerzentren in großen petrochemischen Industrien erfüllen.
Bei dem Gerät handelt es sich um einen neuen Niederspannungs-Absaugschaltschrank, der nach den Grundsätzen der Sicherheit, Wirtschaftlichkeit, Angemessenheit und Zuverlässigkeit gemäß den Anforderungen der Aufsichtsbehörden, Benutzer und Konstruktionsabteilungen des Elektrizitätsministeriums entwickelt wurde, um den Anforderungen von zu entsprechen Kapazitätserhöhung, Computerschnittstelle, zentrale Leistungssteuerung, bequeme Sicherheitswartung und Verkürzung der Zeit für die Unfallbehandlung auf dem sich entwickelnden Energiemarkt.Das Produkt zeichnet sich durch Bruchfestigkeit, hohe Verbindungsfähigkeit, gute dynamische und thermische Stabilität, flexibles elektrisches Schema, praktische Kombination, Serie, gute Praktikabilität, neuartige Struktur und hohen Schutzgrad aus.Es kann als Ersatzprodukt für Niederspannungs-Extraktionsschaltanlagen verwendet werden.
PRODUKTEIGENSCHAFTEN
A. Das Gehäuse weist eine gute Festigkeit und Steifigkeit auf.Der GCS-Schrank besteht aus 8MF-Stahl.Seine Dicke, sein Material und seine Formquerschnittsfläche sind viel größer als bei anderen Schrankstählen, sodass die Festigkeit und Steifigkeit von 8MF-Stahl viel besser ist.
B. Die kurzfristige Stromfestigkeit des horizontalen und vertikalen Busses erreicht 80 kA/1S und die Spitzenstromfestigkeit erreicht 176 kA/0,1, was höher ist als bei anderen Schaltanlagen.
C. Der von C. GCS ausgewählte Schalter kann je nach Kundenwunsch mit verschiedenen Leistungsschaltern ausgestattet werden, die im In- und Ausland hergestellt werden.
D. Der PC-Schrank kann mit drei Schaltern bis zu 1600 A ausgestattet werden, was den Platzbedarf und die Baukosten reduzieren kann.Der MCC-Schrank kann aus fünf verschiedenen Funktionseinheiten (0,5, 1, 1,5, 2, 3 Einheiten) bestehen.(Die Struktur der Einheit kann für den Benutzer in Standardtyp und Wirtschaftstyp unterteilt werden.) Das Einziehen, Herausziehen und Ausschalten der Schubladen erfolgt alle über einen Griff des Betriebssystems.Da der horizontale Busschrank flach dahinter platziert wird, verfügen sowohl die oberen als auch die unteren Kabel über Zugangskanäle, wodurch das Problem gelöst wird, dass die alten Produkte nicht auf den Schrank gestellt oder daraus entnommen werden können.Die im Schrank verbauten elektrischen Komponenten und Zubehörteile werden vom Hersteller hergestellt und verfügen über ein perfektes Qualitätssicherungssystem.
PRODUKTEIGENSCHAFTEN
Das Gerät entspricht IEC439-1 „Niederspannungs-Schaltgeräte und Steuergeräte“, GB7251.1 „Niederspannungs-Schaltgeräte und Steuergeräte“, ZBK36001 „Niederspannungs-Ausfahrschaltgeräte“ und anderen Normen.
MERKMALE:
A. Festigkeit und Steifigkeit des Gehäuses.Der GCS-Schrank besteht aus 8MF-Stahl, das Blechmaterial ist dick, die Material- und Formquerschnittsfläche ist viel größer als bei anderen Ark-Stahlmodellen. Daher sind die Festigkeit und Steifigkeit des 8MF-Stahls viel besser.
B. Die Kurzzeitstromfestigkeit der horizontalen Sammelschiene und der vertikalen Sammelschiene erreicht 80 kA/1S, und die Spitzenstromfestigkeit erreicht 176 kA/0,1, was höher ist als bei anderen Schaltschränken.
C. Der GCS-Schrank kann je nach Kundenwunsch mit verschiedenen Leistungsschaltern ausgestattet werden, die im In- und Ausland hergestellt werden.
D. Der PC-Schrank kann mit drei Schaltern mit 1600 A und weniger ausgestattet werden, um die Stellfläche zu reduzieren und die Baukosten zu senken.Der MCC-Schrank kann aus fünf verschiedenen Funktionseinheiten mit 0,5, 1, 1,5, 2 und 3 Einheiten bestehen (die Einheitenstruktur ist in Standardtypen und wirtschaftliche Typen unterteilt, die der Benutzer auswählen kann).Das Einschieben, Herausziehen und Ausschalten der Schublade erfolgt über einen Griff des Bediensystems.Da der horizontale Sammelschienenschrank flach aufgestellt ist, verfügt der Kabelraum oben und unten über Zugangskanäle, wodurch das Problem gelöst wird, dass die alten Produkte nicht herausgenommen werden können.Die im Schrank verbauten elektrischen Komponenten und Zubehörteile stammen vom Hersteller und verfügen über ein perfektes Qualitätssicherungssystem.
| Nennspannung V | 380 | |
| Nennfrequenz Hz | 50（60） | |
| Nennstrom A | Horizontale Sammelschiene | ≤ 4000 |
| Vertikale Sammelschiene | 1000 | |
| Bus-Nennkurzzeitstromfestigkeit kA(1S) | 50、80 | |
| Bus-Nennspitzenstrom kA (0,1 S) | 105、176 | |
| Bemessungsisolationsspannung V | Dreiphasiges Vierleitersystem | 660（1000） |
| Bussystem | Dreiphasiges Fünfleitersystem | A、B、C、STIFT |
| Netzfrequenz-Prüfspannung V(1min) | Hauptstromkreis | A、B、V、PE、N |
| Nennspannung des Hilfsstromkreises V | Hilfsstromkreis | 2500 |
| Hauptstromkreis | 1760 | |
| Schutzlevel | -220、380 | |
| Außenmaße Breite x Tiefe x Höhe | -110、220 | |
| IP30、IP40 | ||
| (400.600.800.1000) x (600.800.1000) x2200 |
Hinweis: Produktabmessungen und -gewicht sind Daten für einen bestimmten Zeitraum und können sich aufgrund von Designverbesserungen ändern
