PRODUKTEIGENSCHAFTEN

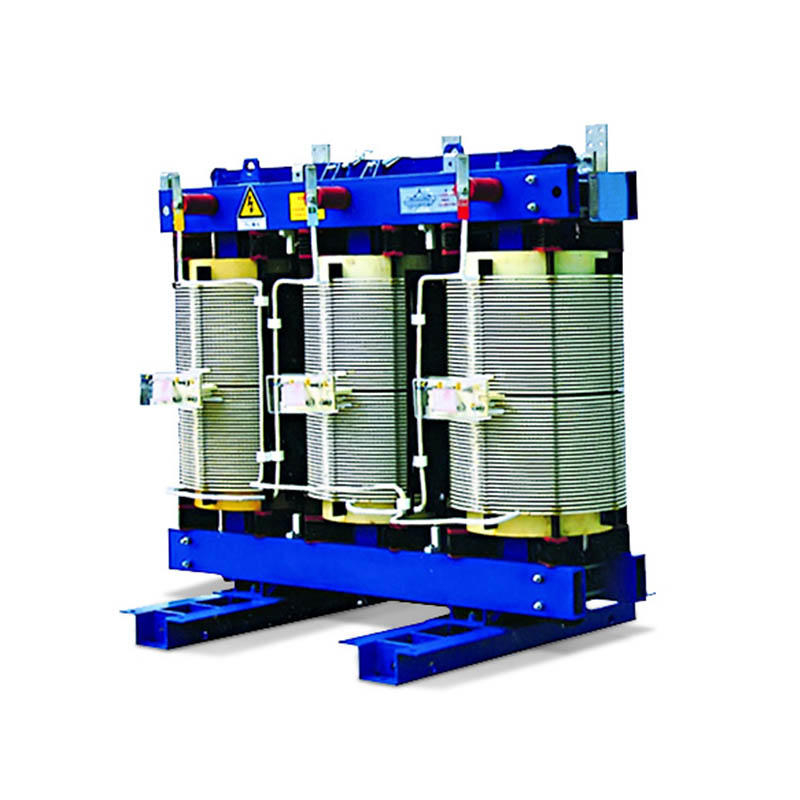

Neben allen Vorteilen aller Trockentransformatoren in China weist der Transformator auch folgende Eigenschaften auf:
Isolierung: Der Isolationsgrad ist H (180 °C) und die Konstruktionsredundanz ist groß.
Sicherheit: Der Trockentransformator der Serie SG (B) 10 ist als Isolationsklasse H ausgelegt, während das Hauptisolationsmaterial DuPont NOMEX-Papier der Vereinigten Staaten mit C-Klasse ist (Hitzebeständigkeit kann 220 °C erreichen).Der Transformator ist nicht flammhemmend, flammhemmend und explodiert nicht und setzt giftige Gase frei.

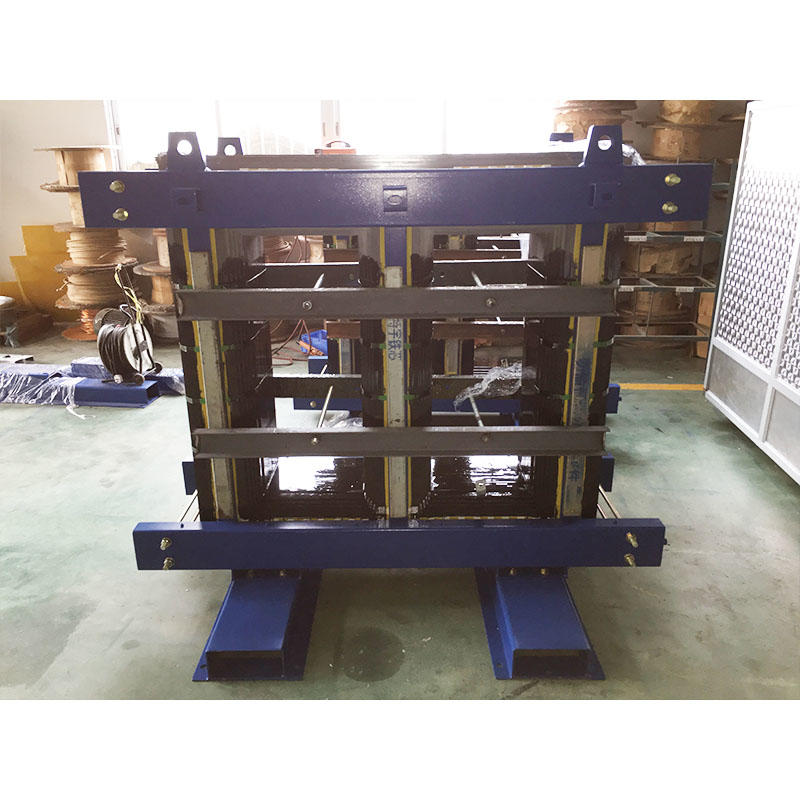

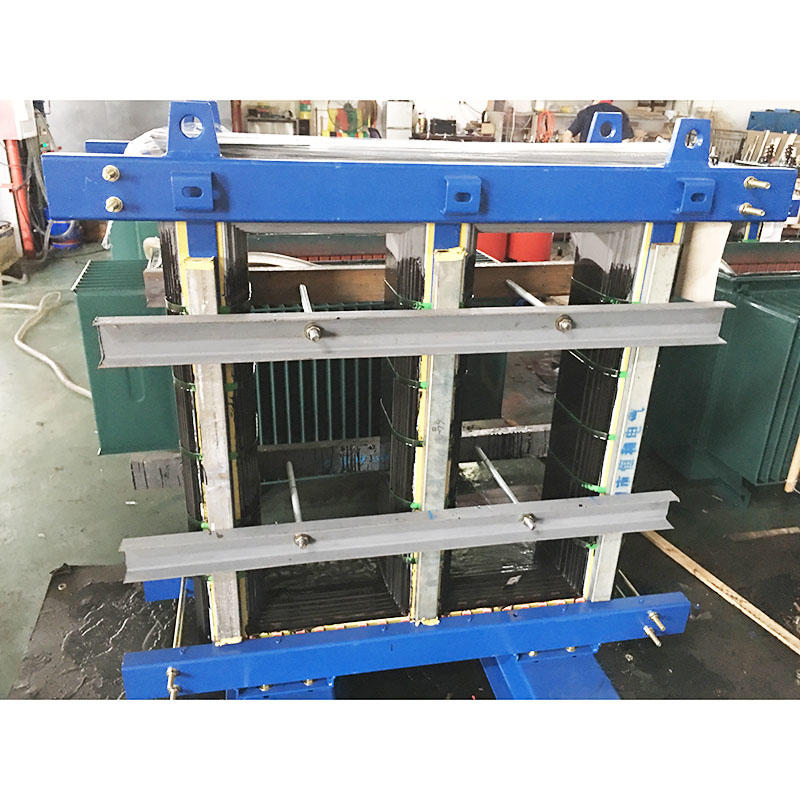

Umweltfreundlich: Der Transformatorkern besteht aus kaltgewalztem Siliziumstahlblech mit hoher magnetischer Leitfähigkeit und hoher Qualität.Dank des speziellen Dell-Designs liegt das Betriebsgeräusch weit unter dem nationalen Standard.Es kann nach vollständiger Nutzungsdauer wiederhergestellt werden und belastet die Umwelt nicht.
Feuchtigkeitsabschirmung: Aufgrund des dichten NOMEX-isolierten Transformators kann er auch in der feuchtesten Umgebung zufriedenstellend arbeiten.Wenn die Spule als Ganzes behandelt wird, werden der Dichtungsgrad des Leiters und die mechanische Festigkeit der Spule durch Vakuum-Druck-Tauchlack um ein Vielfaches verstärkt.Gleichzeitig werden die Antisepsis und die Feuchtigkeitsbeständigkeit des Transformators verbessert.
Haltbarkeit: Die Isolierung der Klasse H hält einer Arbeitstemperatur von 180 °C stand. Sie verfügt über eine gute Wärmebeständigkeit, hohe mechanische Festigkeit, gute Wärmeableitungsbedingungen, starke Überlastfähigkeit, lange thermische Lebensdauer, wird nicht durch Wärmeausdehnung und -kontraktion beeinträchtigt, gute Zähigkeit und Elastizität. knackt nie.
Wirtschaftlichkeit: Aufgrund der hohen Temperaturbeständigkeit des Isolationssystems kann der Kühlraum des Transformators reduziert werden.Im Vergleich zum Transformator mit gleichem Isolationsgrad kann der Aufbau kompakter gestaltet und das Gewicht relativ reduziert werden.Im Vergleich zum Transformator Typ 09 wird das Leerlaufverlustverhältnis des Transformators Typ 10 um 15 % reduziert und die Betriebskosten werden erheblich gesenkt.
PRODUKTEIGENSCHAFTEN
Technische Parameter des Trockentransformators SC(B)10
| Nennkapazität (KVA) | Verlust | Leerlaufstrom (%) | Kurzschlussimpedanz (%) | Schallpegel DB (A) | Profilreferenzmaß (mm) | Körpergewicht (kg) | Stärke (mm) | ||
| Keine Last SG10 | Belastung 145 °C | L x B x H ohne Schale | L x B x H mit Koffer | ||||||
| 30 | 215 | 655 | 1 | 4 | 40 | 1050x1050x950 | 1280x1050x1050 | 480 | 400 |
| 50 | 270 | 320 | 1050x1050x975 | 1280x1050x1075 | 480 | ||||
| 80 | 370 | 1275 | 1120x1120x1030 | 1360x1100x1130 | 700 | 550 | |||
| 100 | 395 | 1455 | 1120x1120x1070 | 1360x1100x1170 | 720 | ||||
| 125 | 470 | 1700 | 41 | 1120x1120x1070 | 1390x1100x1170 | 800 | |||
| 160 | 540 | 1960 | 0.8 | 1120x1120x1130 | 1390x1100x1310 | 900 | |||
| 200 | 610 | 2300 | 1120x1120x1200 | 1510x1100x1230 | 1200 | ||||
| 250 | 690 | 2450 | 0.7 | 42 | 1220x1220x1330 | 1510x1100x1430 | 1300 | ||
| 315 | 840 | 3050 | 1220x1220x1450 | 1510x1100x1430 | 1480 | ||||
| 400 | 920 | 3320 | 0.6 | 1360x1360x1480 | 1600x1200x1590 | 1660 | 660 | ||
| 500 | 1110 | 4150 | 43 | 1360x1360x1575 | 1600x1200x1670 | 1855 | |||
| 630 | 1290 | 5200 | 1360x1360x1725 | 1600x1200x1830 | 2000 | ||||
| 630 | 1270 | 1900 | 1560x1560x1680 | 1810x1200x1700 | 2000 | 820 | |||
| 800 | 1370 | 6130 | 0.5 | 6 | 45 | 1560x1560x1680 | 1710x1200x1780 | 2400 | |
| 1000 | 1570 | 8650 | 1580x1200x1550 | 1820x1200x1825 | 2920 | ||||
| 1250 | 1680 | 11640 | 46 | 1610x1300x1725 | 1860x1200x1825 | 3885 | |||
| 1800 | 2180 | 12300 | 0.4 | 48 | 1800x1800x2030 | 2100x1500x2140 | 4020 | 1070 | |
| 2000 | 2600 | 13400 | 1920x1920x2195 | 2250x1500x2300 | 4710 | ||||
| 2500 | 3130 | 15100 | 1980x1980x2225 | 2250x1500x2330 | 5590 | ||||
PRODUKTEIGENSCHAFTEN
Neben allen Vorteilen aller Trockentransformatoren in China weist der Transformator auch folgende Eigenschaften auf:
Isolierung: Der Isolationsgrad ist H (180 °C) und die Konstruktionsredundanz ist groß.
Sicherheit: Der Trockentransformator der Serie SG (B) 10 ist als Isolationsklasse H ausgelegt, während das Hauptisolationsmaterial DuPont NOMEX-Papier der Vereinigten Staaten mit C-Klasse ist (Hitzebeständigkeit kann 220 °C erreichen).Der Transformator ist nicht flammhemmend, flammhemmend und explodiert nicht und setzt giftige Gase frei.
Umweltfreundlich: Der Transformatorkern besteht aus kaltgewalztem Siliziumstahlblech mit hoher magnetischer Leitfähigkeit und hoher Qualität.Dank des speziellen Dell-Designs liegt das Betriebsgeräusch weit unter dem nationalen Standard.Es kann nach vollständiger Nutzungsdauer wiederhergestellt werden und belastet die Umwelt nicht.
Feuchtigkeitsabschirmung: Aufgrund des dichten NOMEX-isolierten Transformators kann er auch in der feuchtesten Umgebung zufriedenstellend arbeiten.Wenn die Spule als Ganzes behandelt wird, werden der Dichtungsgrad des Leiters und die mechanische Festigkeit der Spule durch Vakuum-Druck-Tauchlack um ein Vielfaches verstärkt.Gleichzeitig werden die Antisepsis und die Feuchtigkeitsbeständigkeit des Transformators verbessert.
Haltbarkeit: Die Isolierung der Klasse H hält einer Arbeitstemperatur von 180 °C stand. Sie verfügt über eine gute Wärmebeständigkeit, hohe mechanische Festigkeit, gute Wärmeableitungsbedingungen, starke Überlastfähigkeit, lange thermische Lebensdauer, wird nicht durch Wärmeausdehnung und -kontraktion beeinträchtigt, gute Zähigkeit und Elastizität. knackt nie.
Wirtschaftlichkeit: Aufgrund der hohen Temperaturbeständigkeit des Isolationssystems kann der Kühlraum des Transformators reduziert werden.Im Vergleich zum Transformator mit gleichem Isolationsgrad kann der Aufbau kompakter gestaltet und das Gewicht relativ reduziert werden.Im Vergleich zum Transformator Typ 09 wird das Leerlaufverlustverhältnis des Transformators Typ 10 um 15 % reduziert und die Betriebskosten werden erheblich gesenkt.
PRODUKTEIGENSCHAFTEN
Technische Parameter des Trockentransformators SC(B)10
| Nennkapazität (KVA) | Verlust | Leerlaufstrom (%) | Kurzschlussimpedanz (%) | Schallpegel DB (A) | Profilreferenzmaß (mm) | Körpergewicht (kg) | Stärke (mm) | ||
| Keine Last SG10 | Belastung 145 °C | L x B x H ohne Schale | L x B x H mit Koffer | ||||||
| 30 | 215 | 655 | 1 | 4 | 40 | 1050x1050x950 | 1280x1050x1050 | 480 | 400 |
| 50 | 270 | 320 | 1050x1050x975 | 1280x1050x1075 | 480 | ||||
| 80 | 370 | 1275 | 1120x1120x1030 | 1360x1100x1130 | 700 | 550 | |||
| 100 | 395 | 1455 | 1120x1120x1070 | 1360x1100x1170 | 720 | ||||
| 125 | 470 | 1700 | 41 | 1120x1120x1070 | 1390x1100x1170 | 800 | |||
| 160 | 540 | 1960 | 0.8 | 1120x1120x1130 | 1390x1100x1310 | 900 | |||
| 200 | 610 | 2300 | 1120x1120x1200 | 1510x1100x1230 | 1200 | ||||
| 250 | 690 | 2450 | 0.7 | 42 | 1220x1220x1330 | 1510x1100x1430 | 1300 | ||
| 315 | 840 | 3050 | 1220x1220x1450 | 1510x1100x1430 | 1480 | ||||
| 400 | 920 | 3320 | 0.6 | 1360x1360x1480 | 1600x1200x1590 | 1660 | 660 | ||
| 500 | 1110 | 4150 | 43 | 1360x1360x1575 | 1600x1200x1670 | 1855 | |||
| 630 | 1290 | 5200 | 1360x1360x1725 | 1600x1200x1830 | 2000 | ||||
| 630 | 1270 | 1900 | 1560x1560x1680 | 1810x1200x1700 | 2000 | 820 | |||
| 800 | 1370 | 6130 | 0.5 | 6 | 45 | 1560x1560x1680 | 1710x1200x1780 | 2400 | |
| 1000 | 1570 | 8650 | 1580x1200x1550 | 1820x1200x1825 | 2920 | ||||
| 1250 | 1680 | 11640 | 46 | 1610x1300x1725 | 1860x1200x1825 | 3885 | |||
| 1800 | 2180 | 12300 | 0.4 | 48 | 1800x1800x2030 | 2100x1500x2140 | 4020 | 1070 | |
| 2000 | 2600 | 13400 | 1920x1920x2195 | 2250x1500x2300 | 4710 | ||||
| 2500 | 3130 | 15100 | 1980x1980x2225 | 2250x1500x2330 | 5590 | ||||
