PRODUKTEINFÜHRUNG

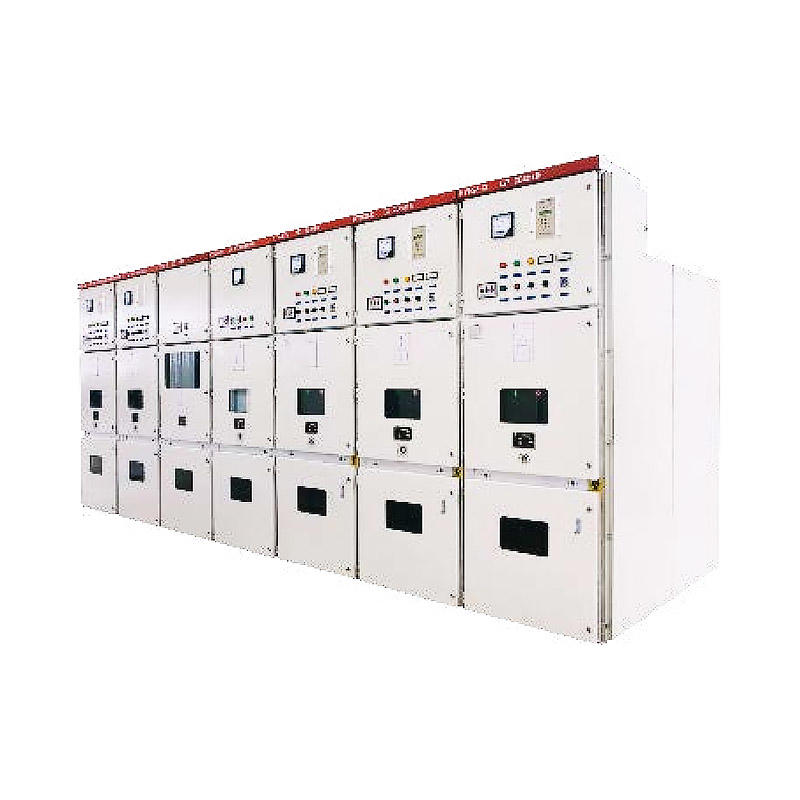

Die metallgepanzerte ausziehbare Innenschaltanlage KYN28A-12 wird hauptsächlich in Kraftwerken, Industrie- und Bergbauunternehmen, in der Stromverteilung und in sekundären Umspannwerken von Stromnetzen, bei der Kraftübertragung und beim Starten großer Motoren eingesetzt.
Es dient der Steuerung, dem Schutz, der Echtzeitüberwachung und der Messung.
Es verfügt über eine perfekte Fünf-Proof-Funktion und kann mit dem Vakuum-Leistungsschalter VS1 (ZN63A-12) für den Hausgebrauch, dem Vakuum-Leistungsschalter VD4 der Firma ABB und dem Vakuum-Leistungsschalter HS-Typ (ZN82-12) der Shanghai Fuji Machine Switch Limited Branch ausgestattet werden , Vakuum-Leistungsschalter vom Typ VEP (ZN96-12), hergestellt von Xiamen Huadian Switch Limited, Zweigstelle eines chinesisch-ausländischen Joint Ventures.
Derzeit ist es im 12-kV-Markt weit verbreitet.
SCHRANKGRÖSSE
(Standard-Einlass- und Auslassleitungsschema für Überkopfleitungen; Kabeleinlass- und -auslassleitungsschema)
1. Standardschema der GZS1 + Kabelzugangsleitung und Kontaktschrank: 650 x breit, 1500 x tief, 2300 x hoch;150 mm Phasenabstand;210 mm Phasenabstand der GZS1-Schrankbreite 800;275 mm Phasenabstand der Schrankbreite 1000.
A. Busabteil
B. Leistungsschalterraum
C. Kabelraum
D. Instrumentenraum
PRODUKTEIGENSCHAFTEN
| Projekt | Einheit | Daten |
| Nennspannung | KV | 12 |
| 1 Minute Netzfrequenzspannungsfestigkeit (Nennisolationsgrad) | KV | 42 (Relativ und Interphase) 48 (Isolierte Fraktur) |
| Blitzstoßfestigkeitsspannung (Bemessungsisolationspegel) | KV | 75 (Relativ und Interphase) 85 (Isolierte Fraktur) |
| Nennfrequenz | HZ | 50 |
| Nennstrom des Hauptbusses | A | 630 1250 1600 2000 2500 3150 4000 |
| Nennstrom des Zweigbusses | A | 630 1250 1600 2000 2500 3150 4000 |
| 4S thermisch stabiler Strom | KA | 16 20 25 31,5 40 |
| Dynamisch stabiler Nennstrom | KA | 40 50 63 80 100 |
| Schutzlevel | Das Gehäuse ist IP4X und das Fach und die Tür sind im geöffneten Zustand IP2X |
