Klassifizierung der Leitungen von Öltransformatoren

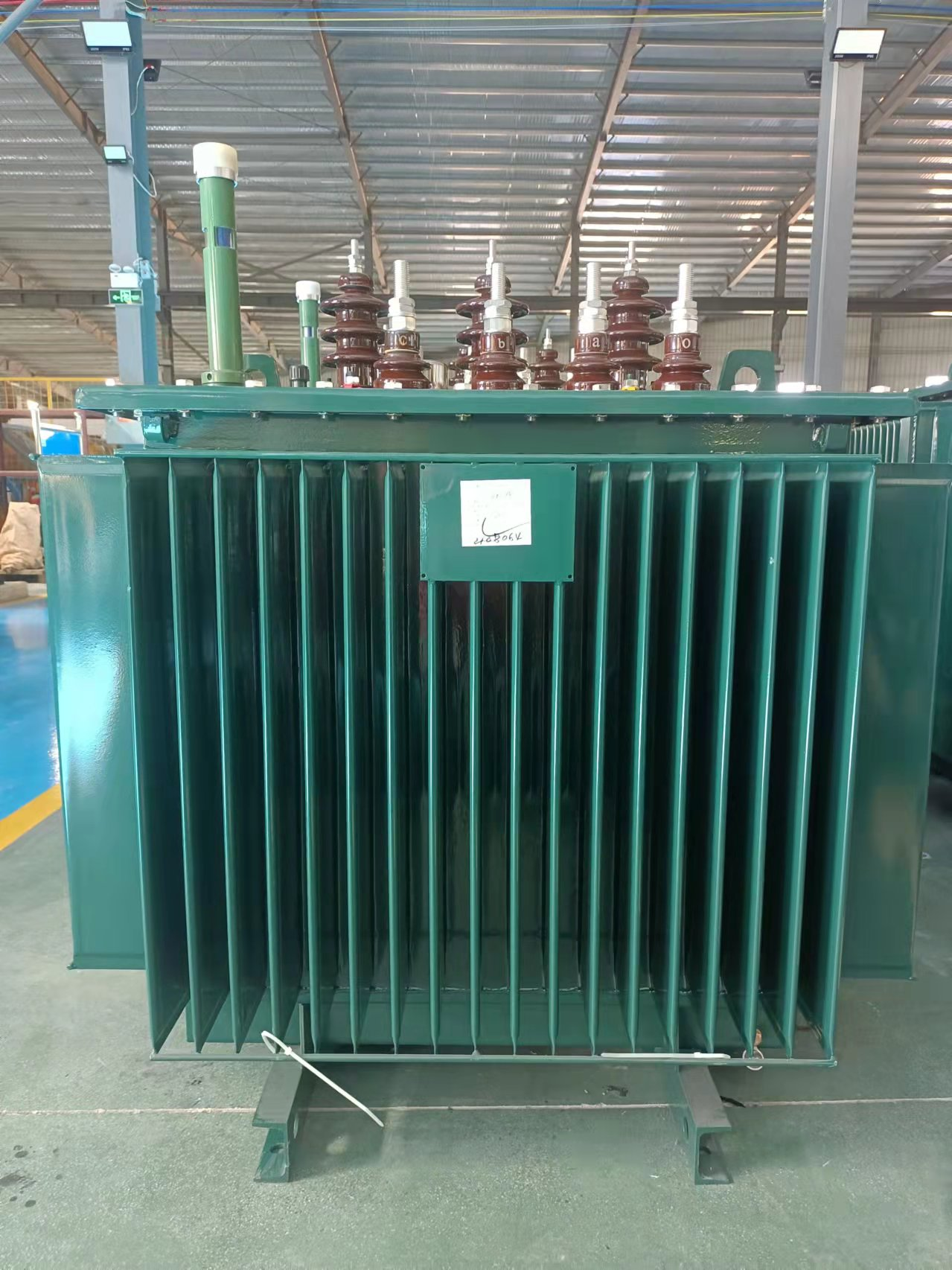

Klassifizierung und Anforderungen für Öltransformatorleitungen.Die Zuleitung des in Öl getauchten Leistungstransformators besteht aus rundem Kupferdraht, Kupferstab und weichem Kupferdraht.Wenn der Leitungsdurchmesser weniger als 12 mm beträgt, wird runder Kupferdraht verwendet.Wenn der Leitungsquerschnitt 80–100 mm beträgt, wird die Kupferschiene verwendet.Weicher Kupferdraht eignet sich für komplexe Leitungen und wird häufig in großen und mittelgroßen Öltransformatoren verwendet.

Inspektionskenntnisse von Öltransformator Hersteller

1. Liegt der Laststrom innerhalb des Nennwerts?Gibt es eine starke Veränderung?Ist die Betriebsspannung normal?

2. Überschreiten Ölstand, Ölfarbe und Temperatur den angegebenen Wert?Liegt ein Ölaustritt vor?

3. Ob das wasserdichte Porzellangehäuse gereinigt ist, ob es Risse, Beschädigungen, Schmutz, Lade- und Entladevorgänge aufweist und ob es beim Berühren des Terminals zu Verfärbungen oder Übertemperaturen kommt.

4. Ist der Verfärbungsgrad des Silikonkautschuks im Feuchtbehälter bereits gesättigt?Ist das Betriebsgeräusch des Transformators normal?

5. Ob sich im Buchholz-Relais Gas befindet, ob es mit Öl gefüllt ist, ob das Verbundglas des Ölstandsmessers Risse aufweist, ob die Membran des explosionsgeschützten Rohrs detailliert ist.

6. Sind das Transformatorgehäuse, der Hochspannungsableiter und die Neutralleitererdung in Ordnung?Ist am Ölschieber des Transformators alles normal?

7. Sind die Fenster und Türen im Transformator Zimmer, Jalousien und Eisengitterzäune sowie Feuerlöschausrüstung intakt?Ob der Transformator grundsätzlich deformiert ist.
