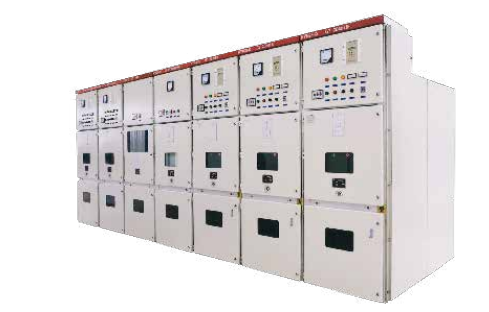

GCK Niederspannung Der ausziehbare Verteilerschrank ist für dreiphasige Fünfleiter-Übertragungs- und Verteilungssysteme mit Wechselstrom 50 Hz, 660 V und darunter geeignet.
Als Energiesystem für Kraftwerke, Umspannwerke, Industrie- und Bergbaubetriebe sowie Hochhäuser bei der Nutzung von Strom, Einspeisung, Beleuchtung und Motorsteuerung.
Das Produkt entspricht IEC439-1 „Niederspannungsschaltgeräte und -steuergeräte“;Gb7251.1-1997, ZBK36001-89 Standard für „komplette Schalterausrüstung mit Niederspannungs-Entzugstyp“.
GCK-Niederspannungs-Extraktionstyp Verteilerschrank, mit fortschrittlicher Montagestruktur und Kombinationseinheit, Absaugkombinationseinheit IP30, sicher, zuverlässig, kompakt.
Der GCK-Niederspannungs-Stromverteilerschrank verfügt über einen speziellen Messschrank, der die Anforderungen des Stromversorgungssystems für die Niederspannungsmessung erfüllen kann.
GCK-Niederspannungs-Stromverteilerschrank mit einem speziellen elektrostatischen Kondensatorschrank zur Blindleistungskompensation.
Normale Servicebedingungen:
1, die Umgebungslufttemperatur ist nicht hoch, trocken +40℃, nicht niedriger als -5℃, und die Durchschnittstemperatur innerhalb von 24 Stunden ist nicht höher als
℃.
2, die Luft ist sauber, die relative Luftfeuchtigkeit beträgt bei maximaler Temperatur +40℃, nicht mehr als 50%;Bei niedrigeren Temperaturen zulassen
Zum Beispiel: 90 % bei +20℃;Lassen Sie Kondensation zu, die aufgrund von Temperaturschwankungen auftreten kann.
3. Die Höhe darf 2000 m nicht überschreiten.
Strukturmerkmale:
Der Niederspannungs-Stromverteilerschrank GCKl ist eine vollständig zusammengebaute Kombinationsstruktur, und das Grundgerüst ist aus Spezialprofilen zusammengesetzt
E = 20 mm.
Da alle Strukturen des Rahmens durch Schrauben verbunden sind, werden Schweißverformungen und Spannungen vermieden und die Genauigkeit verbessert
Jeder Schrank ist in drei Teile unterteilt, d. h. der Hauptbusraum oben, der vom horizontalen Bus durchdrungen werden kann, der vordere Teil ist mit einer Trennwand in mehrere Funktionseinheitskammern unterteilt und die Höhe nach der Kombination beträgt 1760 mm.Der hintere Teil ist der Kabelraum und der Innenraum ist mit einer Halterung zum Ein- und Auslegen von Kabeln ausgestattet.
An der Rückseite der Kammer der Absaugfunktionseinheit ist ein vertikaler Bus angeordnet, und der vertikale Bus ist mit dem Abzweigbus und dem horizontalen Bus verbunden.Jede Funktionseinheit des Absaugtyps ist an der angeschlossenen Position mit dem vertikalen Bus verbunden, und die Metalldichtungsplatte der Schrankoberseite ist mit einem Belüftungsfenster versehen;Wenn die Oberseite in den Draht hinein- und herausgeführt werden muss, wird die Isolationsdichtungsplatte verwendet, und die Unterseite ist die Metalldichtungsplatte, und das Stanzloch wird darauf gestanzt, um den Ein- und Ausgang des Kabels zu erleichtern.
Aufbau des Auszugssystems:
Die elektrischen Komponenten jeder Funktionseinheit sind in einer Schublade installiert, wodurch die gesamte Einheit sicher und wartungsfreundlich aus dem Schrank herausgenommen werden kann.
Die Schublade ist in einem 600 mm breiten Schrank mit drei Positionen eingebaut: „getrennt“, „Test“ und „verbunden“.
Die Eingangsseite des Netzteils im Schubladenfach ist mit einem Ventil ausgestattet.Das Ventil öffnet automatisch, wenn sich die Schublade in der Testposition „Test“ und „verbunden“ befindet, und das Ventil schließt automatisch, wenn sich die Schublade in der Position „getrennt“ befindet.
Zwischen der Kammertür und dem Schleifenhauptschalter befindet sich eine Verriegelungsvorrichtung.Bei geschlossenem Hauptschalter lässt sich die Kammertür nicht öffnen, unter besonderen Umständen kann die Tür entriegelt werden.
Der Hauptschleifenstrom beträgt 100 A und weniger und die Kammerhöhe beträgt 220 mm;Bei Stromkreisen bis 45A können zwei Schubladen nebeneinander eingebaut werden.Die Höhe der 200-A- und 400-A-Stromkreiskammer beträgt im Allgemeinen 440 mm, die 600-A-Stromkreiskammer beträgt im Allgemeinen 660 mm.
Aufbau des Plug-in-Systems:
Hauptschleifenstrom & GT;Bei 630 A wird der Rahmen-Leistungsschalter mit Steckerstruktur verwendet und die Schraube gedrückt, um die Verbindung und Trennung mit dem Bus abzuschließen, wobei der Betätigungshebel zittert.Andere elektrische Komponenten außer dem Hauptschalter sind in der Kammer befestigt.
Feste Systemstruktur:
Die Dosiereinheit und der elektrostatische Kondensatorschrank sind fest installiert, und alle elektrischen Komponenten sind auf der Trägermontageplatte des PDC installiert.
