Die grundlegendsten Strukturkomponenten eines Transformators bestehen aus Eisenkernen, Wicklungen und Isolierung.Darüber hinaus sind für einen sicheren und zuverlässigen Betrieb auch Kraftstofftank, Kühlgerät und Schutzvorrichtung installiert.
(1) Eisenkern: Der Eisenkern des Transformators ist der Weg der magnetischen Kraftlinie, die die Aufgabe hat, den magnetischen Fluss zu konzentrieren und zu verstärken, und gleichzeitig zur Unterstützung der Wicklung verwendet wird.
(2) Wicklung: Die Wicklung des Transformators ist der Weg des Stroms, und der Strom wird durch die Wicklung geleitet, und die induzierte elektromotorische Kraft wird durch elektromagnetische Induktion erzeugt.
(3) Öltank: Der Öltank ist die Hülle des Öltransformators.Der Hauptkörper des Transformators wird in den Öltank gestellt und der Tank wird mit Transformatoröl gefüllt.

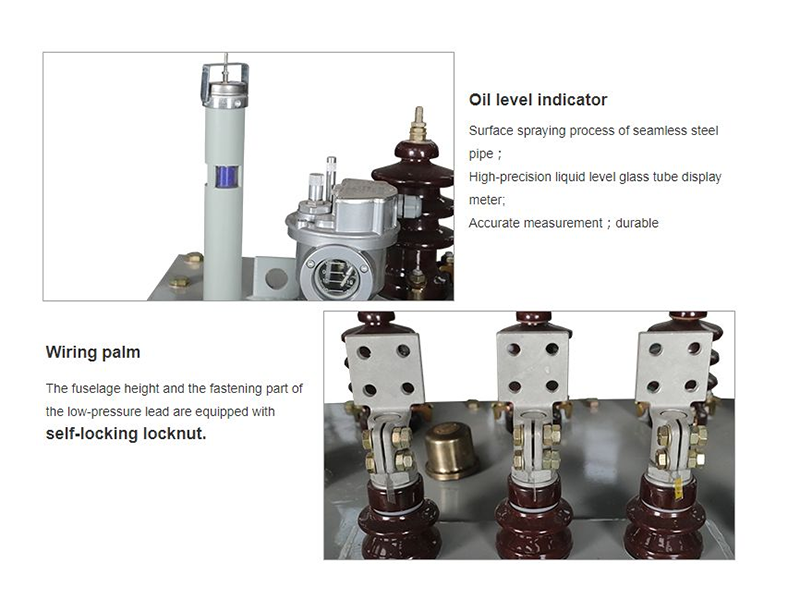

(4) Ölkissen: Das Ölkissen wird auch als Hilfsöltank bezeichnet.Es handelt sich um einen fassförmigen Behälter aus Stahlblech.Es wird horizontal auf dem Öltankdeckel des Transformators installiert und über ein gebogenes Rohr mit dem Öltank verbunden.Ein Ende des Ölkissens ist mit einer Ölstandsanzeige ausgestattet.Das Volumen des Ölkissens beträgt im Allgemeinen 8 % bis 10 % des Ölvolumens des Transformatoröltanks.Seine Funktion besteht darin, dass das Innere des Transformators mit Öl gefüllt ist und da der Ölstand im Ölkissen innerhalb einer bestimmten Grenze liegt, wenn sich das Öl bei unterschiedlichen Temperaturen ausdehnt und zusammenzieht, gibt es Spielraum und die freie Position in Das Ölkissen ist klein, sodass weniger Kontakt zwischen Öl und Luft besteht.Es verringert die Möglichkeit, dass Öl nass wird und oxidiert.Darüber hinaus ist das Öl im Ölausdehnungsgefäß viel kühler als das Öl im oberen Teil des Öltanks und es gibt nahezu keine Konvektion mit dem Öl im Öltank.Am Verbindungsrohr zwischen Ölkissen und Öltank ist ein Gasrelais installiert, um den internen Fehler des Transformators abzubilden.
(5) Atemschutzmaske: Die Atemschutzmaske ist mit einem Trockenmittel, nämlich Kieselgel, ausgestattet, das zur Aufnahme von Feuchtigkeit in der Luft dient.
(6) Explosionsgeschütztes Rohr: Das explosionsgeschützte Rohr ist auf der Öltankabdeckung des Transformators installiert.Die Oberseite des explosionsgeschützten Rohrs ist mit einer Glasscheibe ausgestattet.Wenn im Transformator ein Fehler auftritt und hoher Druck entsteht, durchbricht das im Öl enthaltene Gas die Glasscheibe und wird aus dem Öltank ausgestoßen, um den Druck abzubauen und so den Transformatortank vor Beschädigungen zu schützen.
(7) Thermometer: Das Thermometer ist im seitlichen Temperaturzylinder am Kraftstofftankdeckel installiert, um die obere Öltemperatur im Kraftstofftank zu messen.
(8) Durchführung: Die Durchführung ist eine Isoliervorrichtung, die die Leitungen der Hoch- und Niederspannungswicklungen des Transformators zur Außenseite des Tanks führt.Es dient nicht nur der Isolierung des Kabels zum Boden (Hülle), sondern dient auch der Befestigung des Kabels.
(9) Kühlgerät: Das Kühlgerät ist ein Gerät, das die vom Transformator während des Betriebs erzeugte Wärme abführt.
(10) Ölreiniger: Auch als Temperaturdifferenzfilter bekannt.Sein Hauptteil ist ein zylindrischer Netzöltank, der mit Stahlplatten verschweißt ist und auf einer Seite des Transformatoröltanks installiert ist.Der Tank ist mit Adsorptionsmitteln wie Kieselgel und aktivierter Tonerde gefüllt.Während des Betriebs strömt das Transformatoröl aufgrund des Temperaturunterschieds zwischen dem Oberöl und dem Unteröl von oben nach unten durch den Ölreiniger und bildet Konvektion, das Öl berührt das Adsorptionsmittel und die darin enthaltene Feuchtigkeit, Säuren und Oxide werden absorbiert , damit das Öl gereinigt wird.Verlängern Sie die Lebensdauer des Öls.Der Ölreiniger des starken Ölzirkulationstransformators ist auf die Druckdifferenz des Ölflusses angewiesen, um das Transformatoröl durch die Ölreinigungspumpe fließen zu lassen und so den Reinigungszweck zu erreichen.
