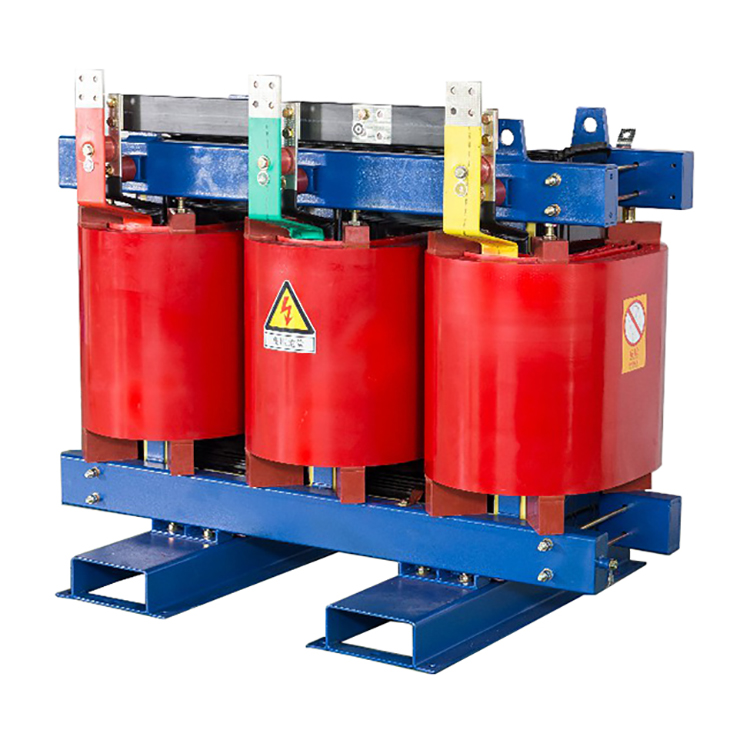

SCB10/11 630 KVA 10 / 0,4 Kv 3-Phasen-Hochspannungs-Trockentransformator aus Gießharz

Merkmale

1. Geringer Verlust, geringe Teilentladung, geringe Geräuschentwicklung, starke Wärmeableitung und Betrieb bei 120 % Nennlast unter forcierter Luftkühlung.
2. Es verfügt über eine gute Feuchtigkeitsbeständigkeit und kann bei 100 % Luftfeuchtigkeit normal betrieben werden.Es kann nach der Stilllegung ohne Vortrocknung in Betrieb genommen werden.
3. Es ist betriebssicher, feuerbeständig, umweltfreundlich und kann direkt im Lastzentrum installiert werden.
4. Ausgestattet mit einem vollständigen Temperaturschutzkontrollsystem, um zuverlässigen Schutz für den sicheren Betrieb des Transformators zu bieten.
5. Wartungsfrei, einfache Installation und niedrige Gesamtbetriebskosten.
6. Laut der Betriebsforschung der in Betrieb genommenen Produkte hat die Zuverlässigkeit der Produkte das international fortgeschrittene Niveau erreicht.

Trockentransformatoren: basieren auf Luftkonvektion zur Kühlung und werden im Allgemeinen für lokale Beleuchtung und elektronische Schaltkreise verwendet.Mechanische Geräte und andere Transformatoren,

im Stromnetz im Allgemeinen Dampfmaschinentransformatoren, Kesseltransformatoren, Entaschungstransformatoren, Entstaubungstransformatoren, Entschwefelungstransformatoren usw.

sind Trockentransformatoren mit Verhältnissen von 6000 V/400 V und 10 kV/400 V für Lasten mit einer Nennspannung von 380 V.

Einfach ausgedrückt ist ein Trockentransformator ein Transformator, dessen Kern und Wicklungen nicht mit Isolieröl imprägniert sind.Im Allgemeinen gibt es zwei Arten von Lastreglern und Leerlaufreglern:

Trockentransformator mit Gehäuse und Trockentransformator ohne Gehäuse, Typ Transformator, da kein Öl, kein Feuer, keine Explosion, keine Umweltverschmutzung und keine anderen Probleme auftreten, also elektrische Vorschriften, Vorschriften usw.

erfordern keinen Trockentransformator in einem separaten Raum.Verluste und Lärm wurden auf ein neues Niveau reduziert, mehr Transformatoren und ein Niederspannungsschirm wurden im selben Verteilerraum platziert, um die entsprechenden Voraussetzungen zu schaffen.

Trockeninstallation von Transformatoren

Transformatorinstallation gemäß den „Prüfnormen für die Übergabe elektrischer Anlagen in der Elektroinstallationstechnik“

die Bestimmungen der Übergabeprüfung qualifiziert.Die Einbaulage ist korrekt und das Zubehör ist vollständig.

Das Erdungsgerät führt zur Erdungsleitung und ist mit der Niederspannungsseite des Transformators direkt mit dem Sternpunkt verbunden;Transformatorkasten,

Trockentransformatorgehäuse, zuverlässige Erdung;Alle Verbindungen sind zuverlässig, Befestigungselemente und lose Teile sind vollständig.

Überlastfähigkeit des Trockentransformators

Erstens kann es die Reservekapazität und -menge automatisch reduzieren: An einigen bestimmten Orten und Standorten ist der Notfallbedarf für den Transformator-Reservefaktor recht hoch.

so dass der technische Anpassungstransformator zu Kopfschmerzen wird und für die Überlastkapazität des Trockentransformators seine Reservekapazität manuell komprimiert werden kann,

Gleichzeitig kann die Anzahl der Ersatzeinheiten im Vergleich zu anderen Transformatortypen erheblich reduziert werden.Hierbei ist zu beachten, dass im Überlastbetrieb des Transformators

Wir müssen den Betriebsprozess zur Überwachung der Betriebstemperatur haben, wenn die Temperatur zu hoch ist, sogar höher als 155 ℃,

Wir müssen die entsprechenden Lastabwurfmaßnahmen durchführen, um das sichere Verhalten der Stromversorgung sicherzustellen.

Isolationsklasse für Trockentransformatoren

Je nach internem Medium des Spannungsgeräts kann es in die folgenden Modelle unterteilt werden: S8, S9, S10, SC(B)9, SC(B)10.

Je nach Material kann nicht brennbar oder nicht brennbar unterteilt werden in SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

Je nach geschlossenem oder geschlossenem Zustand kann es in BS9, S9-, S10-, SH12-M unterteilt werden.Unter ihnen bezieht sich die im Transformator genannte Klasse F und H auf die hitzebeständige Klasse.

Die Grenze der Klasse Y beträgt 90 °C, die Grenze der Klasse A beträgt 105 °C, die Grenze der Klasse E beträgt 120 °C, die Grenze der Klasse B beträgt 130 °C.

Die Grenze der Klasse F liegt bei 155 °C, die Grenze der Klasse H bei 180 °C und die Grenze der Klasse C bei mehr als 180 °C.

Technische Parameter des Trockentransformators

Betriebsfrequenz 50/60 Hz, Leerlaufstrom, 4 % Spannungsfestigkeit, 2000 V/min, kein Durchschlag, Isolationsklasse F (Sonderklasse kann angepasst werden), Isolationswiderstand ≥ 2 M, Verbindungsmodus Y/Y, △/Y0, Yo/△,

Spartransformator (optional) Spule, zulässiger Temperaturanstieg I00K, Kühlmodus, natürliche Luftkühlung oder Temperaturregelung, automatische Kühlung, Geräuschfaktor ≤ 30 dB

Verschiedene Branchen haben unterschiedliche Standards.Normalerweise erreichen Trockentransformatoren im Normalbetrieb eine Temperatur von 95 Grad.

t gilt als höherer Temperaturstandard für Trockentransformatoren.Normalerweise überschreiten Niederspannungsgeräte für die Temperaturstandardeinstellung normalerweise 60 Grad nicht.
