U-Bahn-Kombistation

kurze Beschreibung:

Das vergrabene Umspannwerk soll den traditionellen Kastentransformator und den halbvergrabenen Kastentransformator vollständig unter der Erde vergraben, und der Boden hat keinen Einfluss auf die Verwendung.


Produktdetail

Produkt Tags

Was ist ein unterirdisches kombiniertes Umspannwerk?

Der kombinierte unterirdische Umspannwerkstyp der ZBW-D-Serie ist ein kompletter Satz von Umspannwerken, die Hochspannungsschaltschränke, unterirdische Transformatoren und Niederspannungs-Stromverteilerschränke integrieren.Sie ist die Grundlage unseres Unternehmens, um den Anforderungen des Städtebaus und des Umweltschutzes in der Kombistation gerecht zu werden.Eine Reihe von Produkten, die in China entwickelt und entworfen wurden.Das unterirdische kombinierte Umspannwerk hat die Vorteile fortschrittlicher Technologie, schönes Aussehen, geringe Geräuschentwicklung, sicheren und zuverlässigen Betrieb, bequeme Wartung, kompakte Struktur und geringen Platzbedarf.Es eignet sich für städtische öffentliche Plätze, Straßen, Parks, Wohnviertel, malerische Viertel usw. Das Gelände wird zum Empfangen und Verteilen von elektrischer Energie im Stromverteilungssystem verwendet.Im Stromverteilungssystem kann es im Ringnetz-Stromverteilungssystem verwendet werden und kann auch im Stromverteilungssystem mit doppelter Stromversorgung oder Strahlungsanschluss verwendet werden.

trhyrt (1)
trhyrt (2)
trhyrt (3)

Produktbeschreibung

1. Die Höhe überschreitet 1000 m nicht.

2. Umgebungstemperatur: Die höchste Temperatur beträgt 40 ℃, die niedrigste Temperatur beträgt -25 ℃, die höchste tägliche Durchschnittstemperatur überschreitet 30 ℃ nicht und die tägliche Temperaturdifferenz beträgt ≤ 20 ℃.

3. Die relative Luftfeuchtigkeit übersteigt 90 % (+25℃) nicht.

4. Die Windgeschwindigkeit im Freien überschreitet nicht 35 m/s.

5. Die Neigung des Bodens beträgt nicht mehr als 3°.

6. Es besteht keine Explosions-, Brand-, ernsthafte Verschmutzungs-, chemische Korrosions- und starke Vibrationsgefahr am Installationsort

7. Wenn die oben genannten Nutzungsbedingungen die Anforderungen nicht erfüllen können, kann der Benutzer mit unserem Unternehmen verhandeln, um eine Lösung zu finden.

trhyrt (4)
(6)
(5)

Merkmale

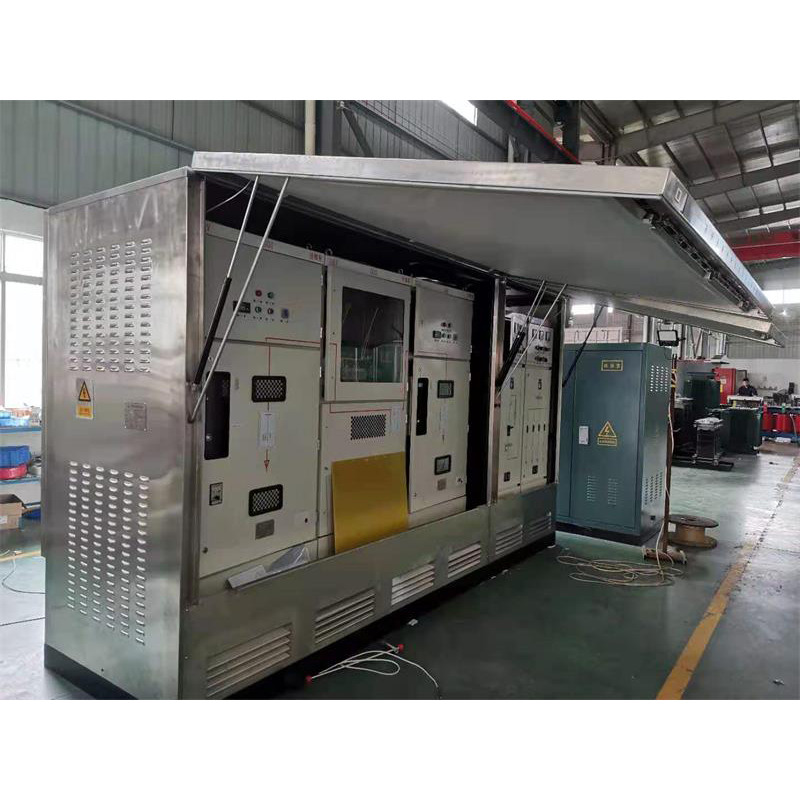

Das unterirdische kombinierte Umspannwerk ist in zwei Teile geteilt: den Boden und den Untergrund.Der Bodenteil ist in Hochspannungsschaltschränke, Niederspannungsverteilerschränke und Schalen unterteilt, und der Untergrund ist ein erdverlegter Transformator und eine erdverlegte Box.

Schalenstruktur: Die Schale besteht aus einer Aluminium-Zink-Platte, die Oberfläche ist mit Holz bedeckt, und die Oberseite ist ein metallverglastes Ziegeldach.Die Räume des Umspannwerks sind mit Stahlplatten in unabhängige kleine Räume unterteilt und mit Beleuchtungseinrichtungen ausgestattet.Die obere Abdeckung ist eine zweischichtige Struktur, die verhindern kann, dass Wärmestrahlung die Innentemperatur erhöht, und gleichzeitig eine gute Belüftung aufweist.

Hochspannungseinheit: Der Hochspannungsschrank verwendet einen SF6-isolierten Ringnetzwerkschrank oder einen SF6-Lastschaltschrank, der eine kompakte Struktur, geringe Größe, hohe Zuverlässigkeit, lange Lebensdauer und Wartungsfreiheit aufweist.

Niederspannungseinheit: Der Niederspannungsschrank übernimmt den GGD-Schrank, der je nach Benutzeranforderungen mit Zähler-, Ausgangs-, Mess- und automatischen Kapazitätskompensationsgeräten ausgestattet werden kann.

Transformatoreinheit: Der Transformator nimmt einen unterirdischen Transformator mit niedrigem Temperaturanstieg und geringen Verlusten an, die Hochspannungsseite des Transformators nimmt eine vollständig abgedichtete, vollständig isolierte Kabelsteckverbindung an und die Niederspannungsseite nimmt eine abgedichtete Niederspannungsleitung an Gerät für die Steckdose, auch wenn der Transformator vollständig in Wasser eingetaucht ist Zuverlässiger Betrieb, und der Transformator wird zuerst in der Erddose installiert und dann im Boden vergraben.Das Rauschen des Transformators breitet sich nicht auf den Boden aus, wodurch eine Lärmbelästigung verhindert wird.Wenn der Transformator Öl verliert, tritt das Öl nur in den Erdtank aus und verschmutzt nicht die Umwelt.

trhyrt (8)
trhyrt (9)
trhyrt (10)
trhyrt-11
(7)
