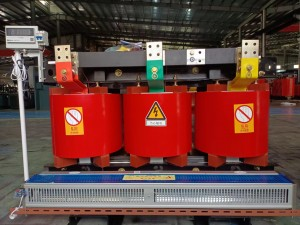

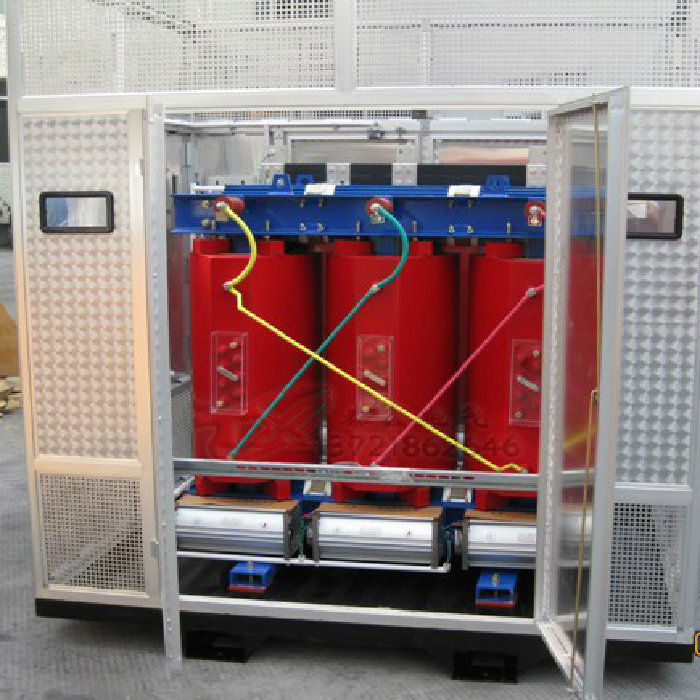

SCB11/10 800 KVA 10/11 -0,4 Kv 3-Phasen-Hochspannungs-Gießharz-Trockentyp-Leistungstransformator für den Innenbereich

kurze Beschreibung:

SCB10/11 500 kVA, 630 kVA, 3150 kVA, 1000 kVA, 1250 kVA, 1600 kVA, 2000 kVA, 2500 kVA 10 kV 11 kV 0,4 kV Trockentransformator 3-Phasen-Gussharz-Elektroleistungstransformatoren für den Innenbereich


Produktdetail

Produkt Tags

Merkmale

1. Verlustarm, geringe Teilentladung, geräuscharm, starke Wärmeableitung und kann bei 120% Nennlast unter Zwangsluftkühlung betrieben werden.
2. Es hat eine gute feuchtigkeitsbeständige Leistung und kann bei 100 % Luftfeuchtigkeit normal betrieben werden.Sie kann nach dem Abschalten ohne Vortrocknung in Betrieb genommen werden.
3. Es ist betriebssicher, feuerbeständig, umweltfreundlich und kann direkt im Lastzentrum installiert werden.
4. Ausgestattet mit einem kompletten Temperaturschutz-Kontrollsystem, um zuverlässigen Schutz für den sicheren Betrieb des Transformators zu bieten.
5. Wartungsfreie, einfache Installation und niedrige Gesamtbetriebskosten.
6. Gemäß der Betriebsforschung der in Betrieb genommenen Produkte hat die Zuverlässigkeit der Produkte das international fortgeschrittene Niveau erreicht.

Modellbeschreibung (SCB)Leistungsparameter (SCB10)



Trockentransformatoren: Verlassen Sie sich zur Kühlung auf Luftkonvektion, die im Allgemeinen für lokale Beleuchtung und elektronische Schaltungen verwendet wird.Mechanische Ausrüstung und andere Transformatoren im Stromversorgungssystem, im Allgemeinen Dampfmaschinentransformatoren, Kesseltransformatoren, Transformatoren zur Ascheentfernung, Transformatoren zur Entstaubung, Entschwefelungstransformatoren usw. sind Trockentransformatoren mit Verhältnissen von 6000 V/400 V und 10 kV/400 V für Lasten mit Nennspannung Spannung von 380V.Einfach gesagt ist ein Trockentransformator ein Transformator, dessen Kern und Wicklungen nicht mit Isolieröl imprägniert sind.Im Allgemeinen gibt es zwei Arten von Lastreglern und Leerlaufreglern, Trockentransformatoren mit Gehäuse und Trockentransformatoren ohne Gehäuse, Typ Transformator, weil es kein Öl gibt, es kein Feuer, keine Explosion, keine Verschmutzung und andere Probleme gibt, also elektrische Codes, Vorschriften usw. erfordern keinen Trockentransformator in einem separaten Raum.Verlust und Rauschen auf ein neues Niveau reduziert, mehr Transformatoren und Niederspannungsschirm im selben Verteilerraum platziert, um die Bedingungen zu schaffen.

Produktionsprozess (SCB)

Installation von Trockentransformatoren

Trafoinstallation nach den „Übergabe-Prüfnormen Elektroinstallationstechnik Elektrogeräte“

die Bestimmungen des Übergabetests qualifiziert.Die Einbaulage stimmt und das Zubehör ist komplett.

Das Erdungsgerät ist mit dem Erdungsstamm und der Unterspannungsseite des Transformators direkt mit dem Sternpunkt verbunden;Transformatorkasten,

zuverlässige Erdung des Trockentransformatorgehäuses;Alle Verbindungen sind zuverlässig, Befestigungselemente und lose Teile vollständig.

Ausstellung

Überlastfähigkeit von Trockentransformatoren

Erstens kann es automatisch die Reservekapazität und -menge reduzieren: An einigen bestimmten Orten und Standorten ist der Notbedarf an Transformator-Ersatzfaktor ziemlich hoch,

damit der technische Anpassungstransformator Kopfschmerzen bereitet und für die Überlastkapazität des Trockentransformators seine Reservekapazität manuell komprimiert werden kann,

während die Anzahl der Ersatzeinheiten im Vergleich zu anderen Transformatortypen ebenfalls stark reduziert werden kann.Hierbei ist zu beachten, dass bei Überlastbetrieb des Trafos

Wir müssen den Betriebsprozess zur Überwachung der Betriebstemperatur haben, wenn die Temperatur zu hoch ist, sogar höher als 155 ℃,

wir müssen die entsprechenden Lastabwurfmaßnahmen durchführen, um das sichere Stromversorgungsverhalten zu gewährleisten.

Zertifizierung

Isolationsklasse für Trockentransformatoren

Entsprechend dem internen Medium des Spannungsgeräts kann es in solche Modelle S8, S9, S10, SC(B)9, SC(B)10 unterteilt werden,

je nach Material nicht brennbar oder nicht brennbar kann unterteilt werden in SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

nach dem geschlossenen oder geschlossenen kann in BS9, S9-, S10-, SH12-M unterteilt werden.Darunter bezieht sich die im Transformator angegebene F- und H-Klasse auf die hitzebeständige Klasse,

die Grenze der Klasse Y ist 90℃, die Grenze der Klasse A ist 105℃, die Grenze der Klasse E ist 120℃, die Grenze der Klasse B ist 130℃, die Grenze der Klasse F ist 155℃,

Die Grenze der Klasse H liegt bei 180℃, die Grenze der Klasse C liegt über 180℃.



Technische Parameter des Trockentransformators

Verwendungsfrequenz 50/60 Hz Leerlaufstrom 4 % Spannungsfestigkeit 2000 V/min kein Durchschlag Isolationsgrad F (Sondergrad kann angepasst werden) Isolationswiderstand ≥ 2 M Anschlussmodus Y/Y, △/Y0, Yo/△, Spartransformator (optional) Spule zulässiger Temperaturanstieg I00K Kühlmodus Natürliche Luftkühlung oder Temperaturregelung Automatische Kühlung Geräuschfaktor ≤ 30dB

Temperatur des Trockentransformators

Für die allgemeine Trockentransformatortemperatur, die derzeit auf dem Markt ist, haben verschiedene Branchen unterschiedliche Standards.Normalerweise erreichen Trockentransformatoren im Normalbetrieb normalerweise 95 Grad, dies wird bereits als höherer Temperaturstandard für Trockentransformatoren angesehen.Normalerweise Niederspannungsgeräte für die Temperatur-Standardeinstellung, in der Regel nicht mehr als 60 Grad.
