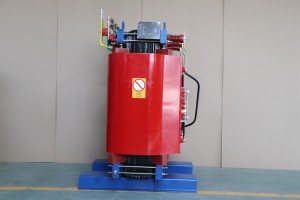

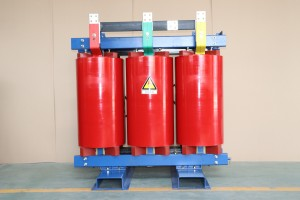

SCB10/11 200 KVA 10/11 0,4 Kv 3-Phasen-Hochspannungs-Innen-Gießharz-Trocken-Leistungstransformator

kurze Beschreibung:

SCB10/11 500 kVA, 630 kVA, 800 kVA, 1000 kVA, 1250 kVA, 1600 kVA, 2000 kVA, 2500 kVA 10 kV 11 kV 0,4 kV Trockentransformator 315 kVA 3000 kVA 3-Phasen-Gießharz-Leistungstransformatoren


Produktdetail

Produkt Tags

Merkmale

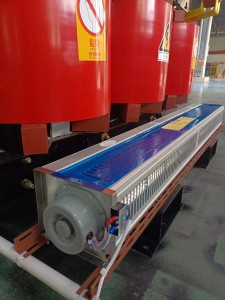

1. Verlustarm, geringe Teilentladung, geräuscharm, starke Wärmeableitung und kann bei 120% Nennlast unter Zwangsluftkühlung betrieben werden.

2. Es hat eine gute feuchtigkeitsbeständige Leistung und kann bei 100 % Luftfeuchtigkeit normal betrieben werden.Sie kann nach dem Abschalten ohne Vortrocknung in Betrieb genommen werden.

3. Es ist betriebssicher, feuerbeständig, umweltfreundlich und kann direkt im Lastzentrum installiert werden.

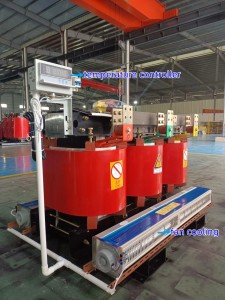

4. Ausgestattet mit einem kompletten Temperaturschutz-Kontrollsystem, um zuverlässigen Schutz für den sicheren Betrieb des Transformators zu bieten.

5. Wartungsfreie, einfache Installation und niedrige Gesamtbetriebskosten.

6. Gemäß der Betriebsforschung der in Betrieb genommenen Produkte hat die Zuverlässigkeit der Produkte das international fortgeschrittene Niveau erreicht.

Trockentransformatoren: Verlassen Sie sich zur Kühlung auf Luftkonvektion, die im Allgemeinen für lokale Beleuchtung und elektronische Schaltungen verwendet wird.Mechanische Ausrüstung und andere Transformatoren,

im Energiesystem, im Allgemeinen Dampfmaschinentransformatoren, Kesseltransformatoren, Entaschungstransformatoren, Entstaubungstransformatoren, Entschwefelungstransformatoren usw.

sind Trockentransformatoren mit Verhältnissen von 6000 V/400 V und 10 kV/400 V für Lasten mit einer Nennspannung von 380 V.Einfach gesagt ist ein Trockentransformator ein Transformator, dessen Kern

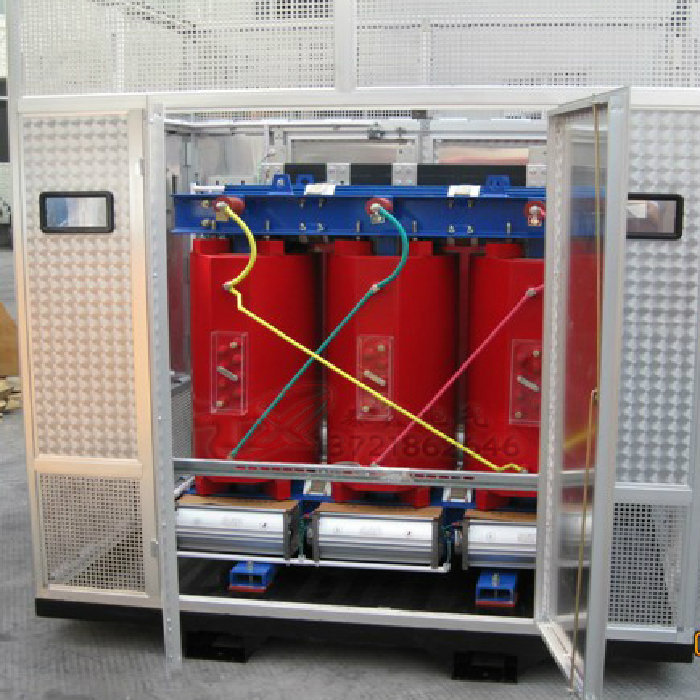

und Wicklungen sind nicht in Isolieröl getränkt.Im Allgemeinen gibt es zwei Arten von Lastreglern und Leerlaufreglern, Trockentransformatoren mit Gehäuse und

Trockentransformator ohne Gehäuse, Typ Transformator, weil es kein Öl gibt, es gibt kein Feuer, keine Explosion, keine Verschmutzung und andere Probleme, also elektrische Vorschriften, Vorschriften usw.

benötigen keinen Trockentransformator in einem separaten Raum.Verlust und Rauschen auf ein neues Niveau reduziert, mehr Transformatoren und Niederspannungsschirm im selben Verteilerraum platziert, um die Bedingungen zu schaffen.

Modellbeschreibung (SCB)Leistungsparameter (SCB10)

Installation von Trockentransformatoren

TransformatorInstallation nach den „Übergabe-Prüfnormen Elektroinstallationstechnik Elektrogeräte“,

die Bestimmungen des Übergabetests qualifiziert.Die Einbaulage stimmt und das Zubehör ist komplett.

Das Erdungsgerät ist mit dem Erdungsstamm und der Unterspannungsseite des Transformators direkt mit dem Sternpunkt verbunden;Transformatorkasten,

zuverlässige Erdung des Trockentransformatorgehäuses;alle verbindungen sind zuverlässig, befestigungen und sicherungen für lose teile vollständig.

Überlastfähigkeit von Trockentransformatoren

Erstens kann es automatisch die freie Kapazität und Menge reduzieren: an bestimmten Orten und Standorten,

Die Notanforderungen an den Ersatzfaktor des Transformators sind ziemlich hoch, sodass der technische Anpassungstransformator Kopfschmerzen bereitet.

und für die Überlastkapazität des Trockentransformators kann seine Reservekapazität manuell komprimiert werden, während die Anzahl der Reserveeinheiten im Vergleich zu anderen Transformatortypen ebenfalls stark reduziert werden kann.

Hier sollten wir beachten, dass wir, wenn der Transformator im Überlastbetrieb ist, den Betriebsprozess zur Überwachung seiner Betriebstemperatur haben müssen,

Wenn die Temperatur zu hoch ist, sogar höher als 155 ℃, müssen wir die entsprechende Lastabwurfaktion durchführen, um das sichere Verhalten der Stromversorgung zu gewährleisten.

Produktionsprozess (SCB)

Isolationsklasse für Trockentransformatoren

Entsprechend dem internen Medium des Spannungsgeräts kann es in solche Modelle S8, S9, S10, SC(B)9, SC(B)10 unterteilt werden,

je nach Material nicht brennbar oder nicht brennbar kann unterteilt werden in SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

nach dem geschlossenen oder geschlossenen kann in BS9, S9-, S10-, SH12-M unterteilt werden.Darunter bezieht sich die im Transformator angegebene F- und H-Klasse auf die hitzebeständige Klasse,

die Grenze der Y-Klasse ist 90℃, die Grenze der A-Klasse ist 105℃, die Grenze der E-Klasse ist 120℃, die Grenze der B-Klasse ist 130℃,

Die Grenze der Klasse F liegt bei 155℃, die Grenze der Klasse H bei 180℃, die Grenze der Klasse C liegt über 180℃.



Technische Parameter des Trockentransformators

Verwenden Sie Frequenz 50/60 Hz Leerlaufstrom 4 % Spannungsfestigkeit 2000 V/min ohne Durchschlag Isolationsgrad F

(Sonderqualität kann angepasst werden) Isolationswiderstand ≥ 2M Anschlussmodus Y/Y, △/Y0, Yo/△, Spartransformator (optional)

Spule zulässiger Temperaturanstieg I00K Kühlmodus Natürliche Luftkühlung oder Temperaturregelung Automatische Kühlung Geräuschfaktor ≤ 30dB

ZertifizierungAusstellung

Temperatur des Trockentransformators

Unterschiedliche Branchen haben unterschiedliche Standards.Normalerweise erreichen Trockentransformatoren im Normalbetrieb normalerweise 95 Grad,

es gilt bereits als hohes Temperaturnormal für Trockentransformatoren.Normalerweise werden Niederspannungsgeräte für Temperaturstandards eingestellt, die normalerweise 60 Grad nicht überschreiten.
